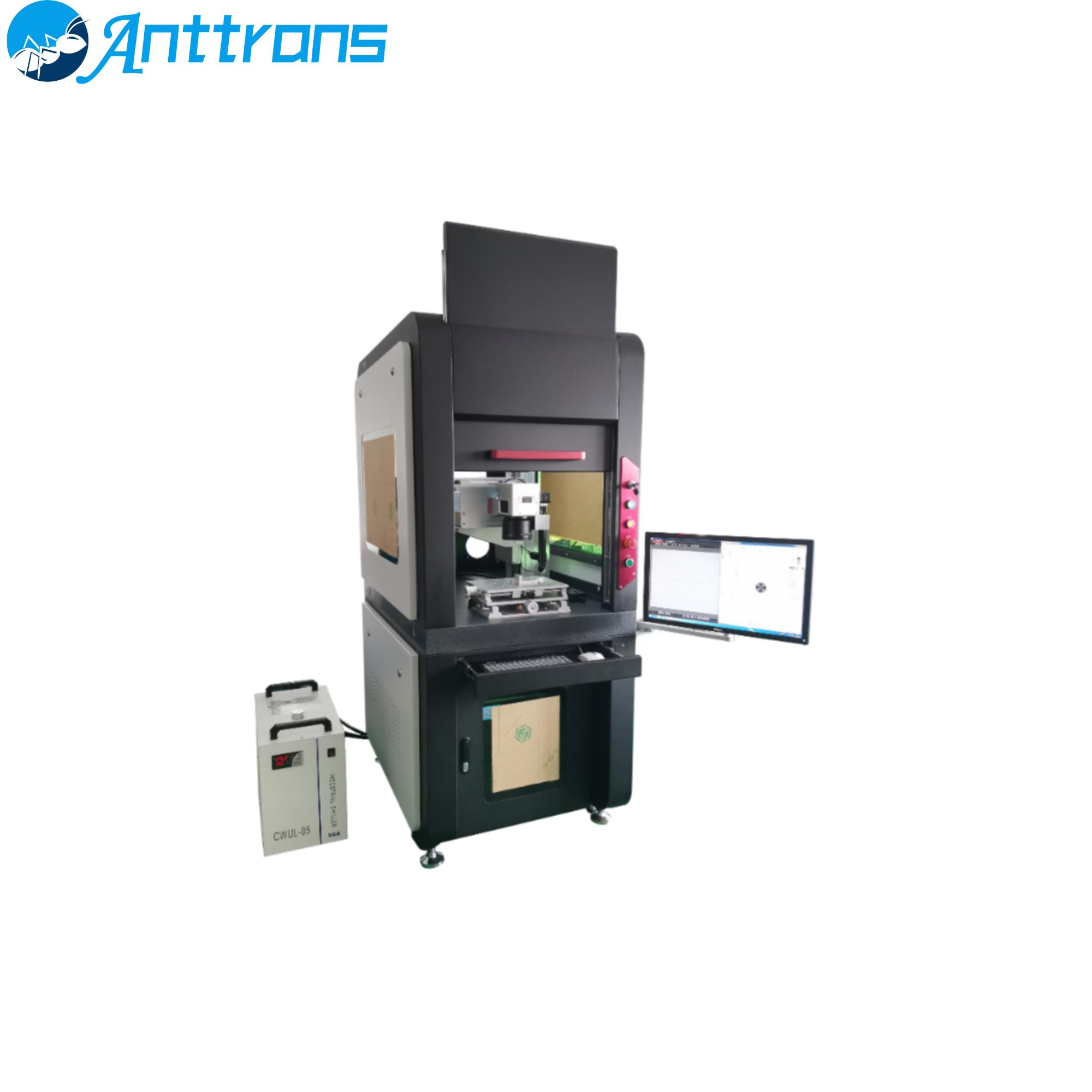

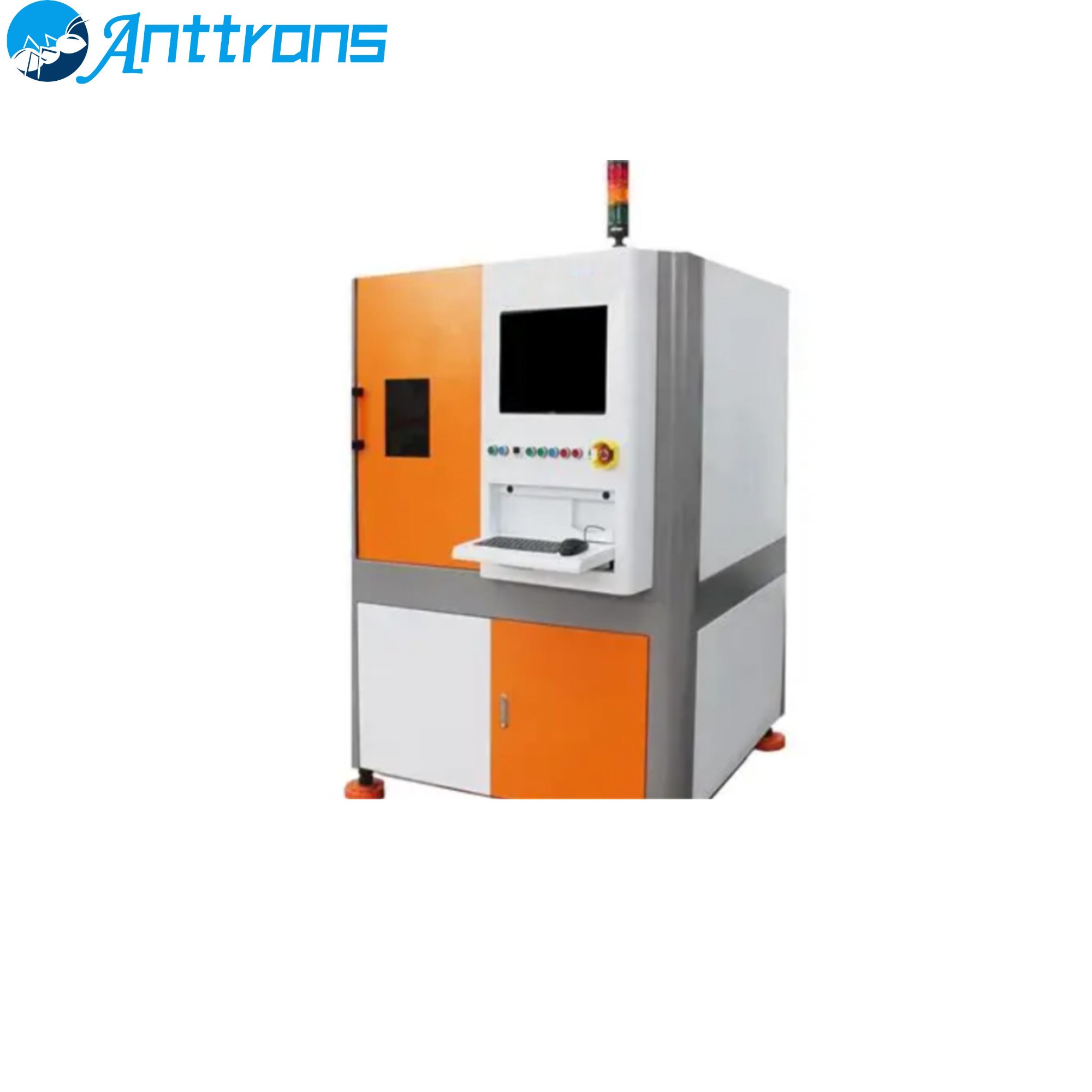

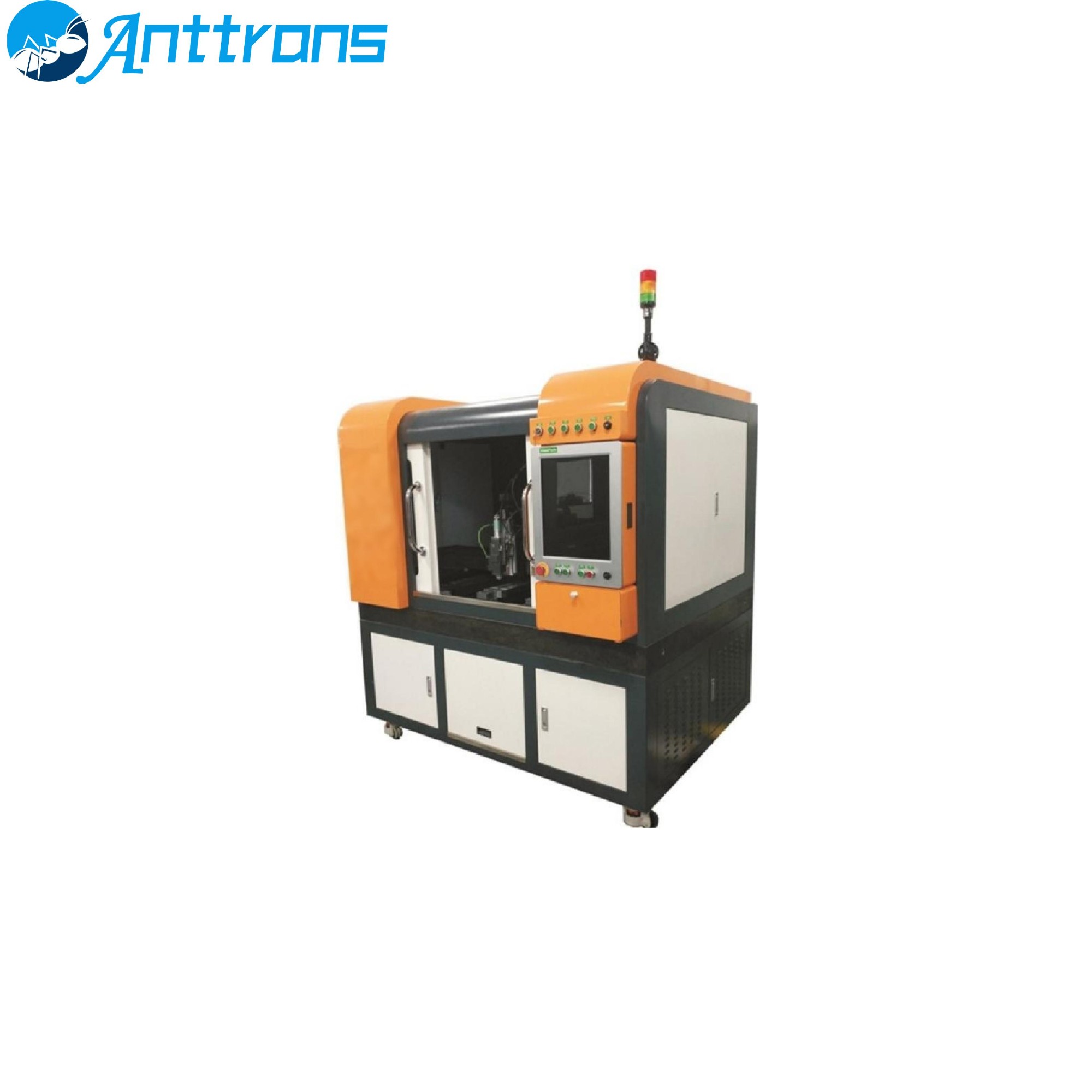

激光高速打孔系统
- 产品编号 : AT-61166
- 类别： 光学检测分析设备
- 产品描述：
一、产品特点
1.选用单模光纤激光器，优异的反射隔离功能，衍射极限的光束质量， 精密打孔切割首选
2.高精密随动切割头，自动对焦，响应速度快，精度高
3.精密光路和光束控制结构，优异的光束质量和光斑控制
4. 直线龙门双驱平台，稳定性高，加速度高于1G
5.高精密的5轴控制系统，优异的加工路径优化功能和套料加工功能
6. 超高速打孔模式，打孔速度大于50孔/s
7.高精度旁轴视觉定位系统，支持零件二次定位加工
8.高平面度大理石平台，全封闭式结构，长期稳定
9.良好的线缆管理和粉尘去除设计，长期免维护

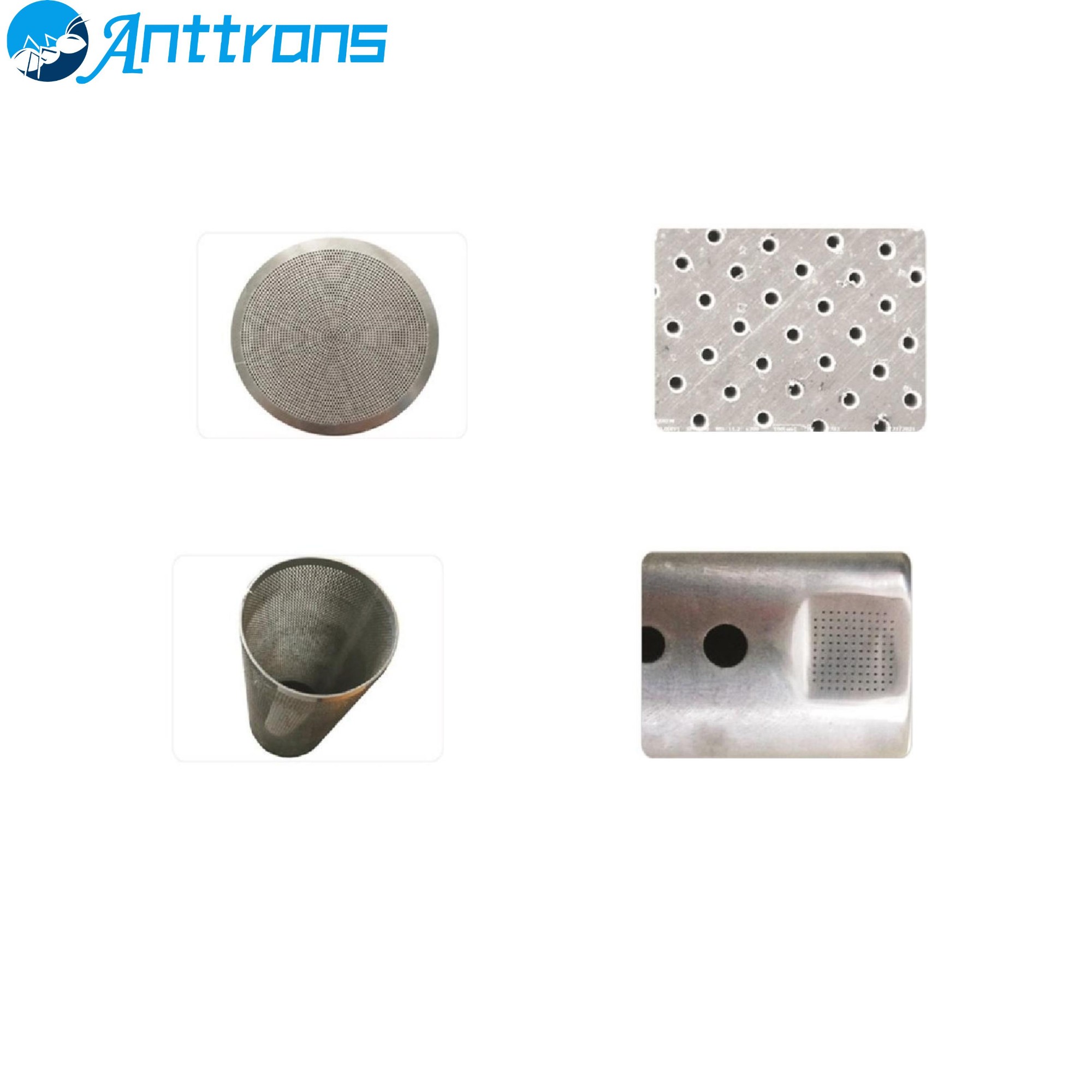

10. 最小孔径(切缝)至0.05mm, 切割效果极佳，切割光滑，垂直性好， 无挂渣。通过扩展旋转轴，实现圆管切割打孔。
二、产品介绍

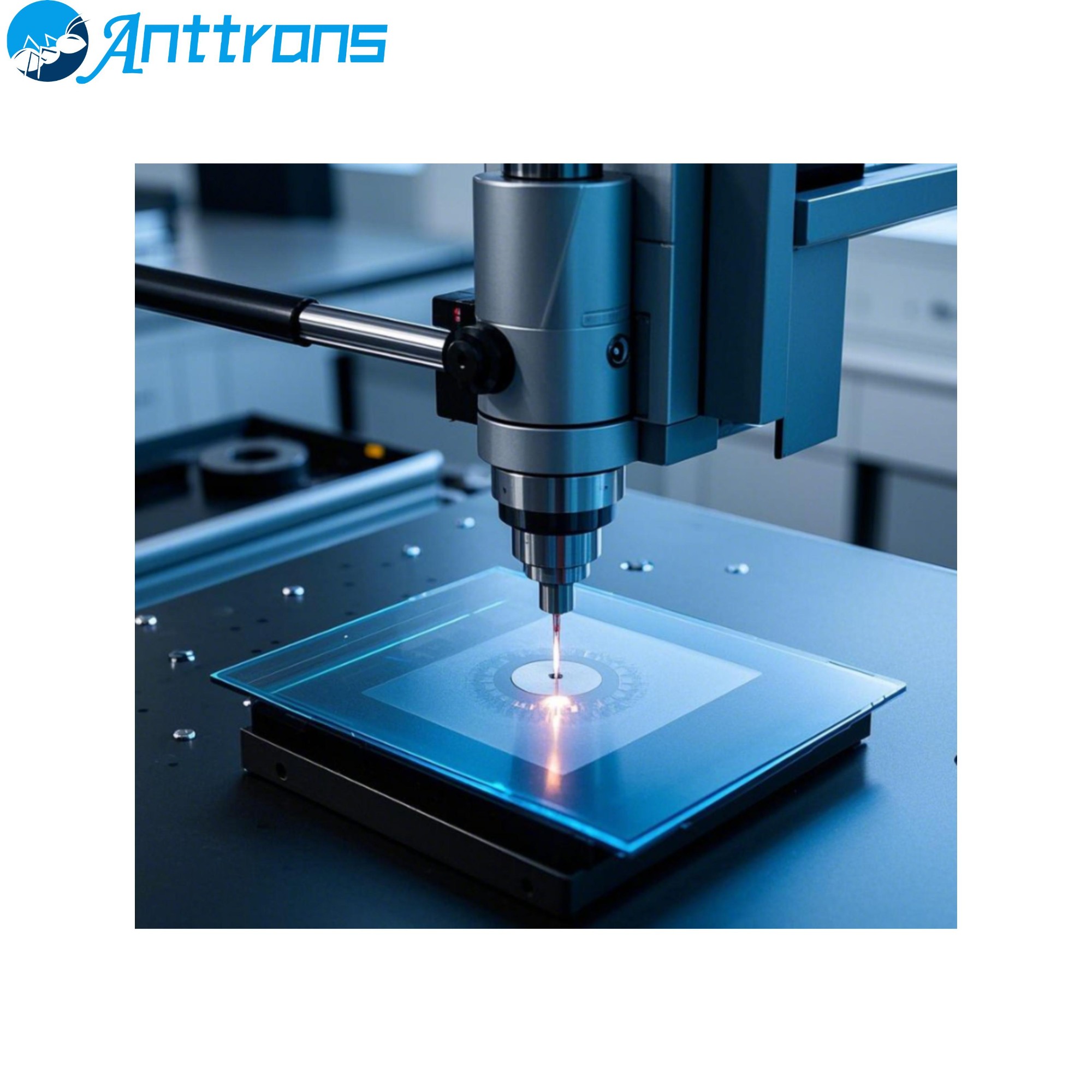

激光高速打孔系统是振镜式精密激光加工设备，主打高功率光纤激光技术与高速精密振镜控制的结合，可实现薄板类材料的超精细、高速度微孔加工，最小孔径达 0.02mm，定位精度至 2μm，广泛适配电子、汽车、航空航天、医疗器械等行业的精密打孔需求，是微米级微孔加工的高性价比解决方案。
三、技术参数
|
类别 |
参数 |
FM-LPCD1500/3000 |
|
激光器 |
波长 |
1060~1080nm |
|
峰值功率 |
1500W(3000W) |
|
|
调制频率 |
1~50kHz |
|
|
光束质量M2 |
<1.05 |
|
|
功率稳定性(8h) |
<3% |
|
|
XY工作台 |
行程 |
600*600mm(800*800mm) |
|
重复精度 |
≤±0.005mm |
|
|
定位精度 |
≤±0.02mm |
|
|
加速度 |
≤1G |
|
|
速度 |
≤60m/min |
|
|
Z轴 |
行程 |
150mm |
|
重复精度 |
≤±10μm |
|
|
定位精度 |
≤±25μm |
|
|
视觉定位 |
定位精度 |
±0.01mm |
|
加工能力 |
最小孔径(切缝) |
0.05mm |
|
加工厚度 |
≤2mm(5mm) |
|
|
加工尺寸精度 |
≤±0.02mm(板厚<1mm) |
|
|
高速打孔 |
>50孔/s(孔径0.02~0.2mm) |
|
|
加工材料 |
金属及合金、陶瓷 |
|
|
切割辅助气体 |
高压空气、N2、O2 |
|
|
冷却 |
风冷 |
|
|
电力 |
220V 50~60Hz 20A(40A) |
|
|
功耗 |
≤5kW |
|
|
使用环境 |
1~30℃/无结露 |
|
|
尺寸 |
1500*1600*1900mm |
|
|
重量 |
1500Kg |
|
