红外透射可见吸收玻璃
- 产品编号 : AT-61068
- 类别： 光学玻璃盖板材料
- 产品描述：

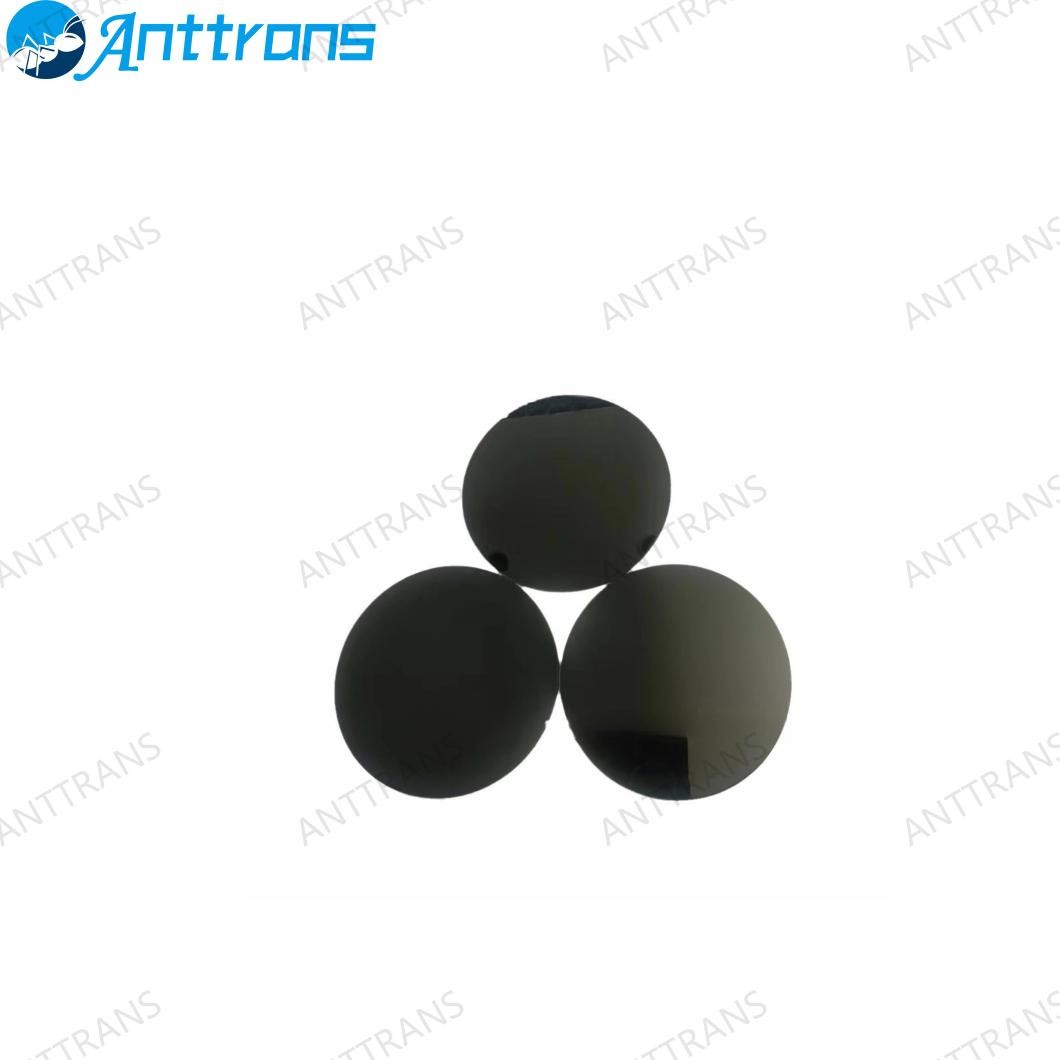

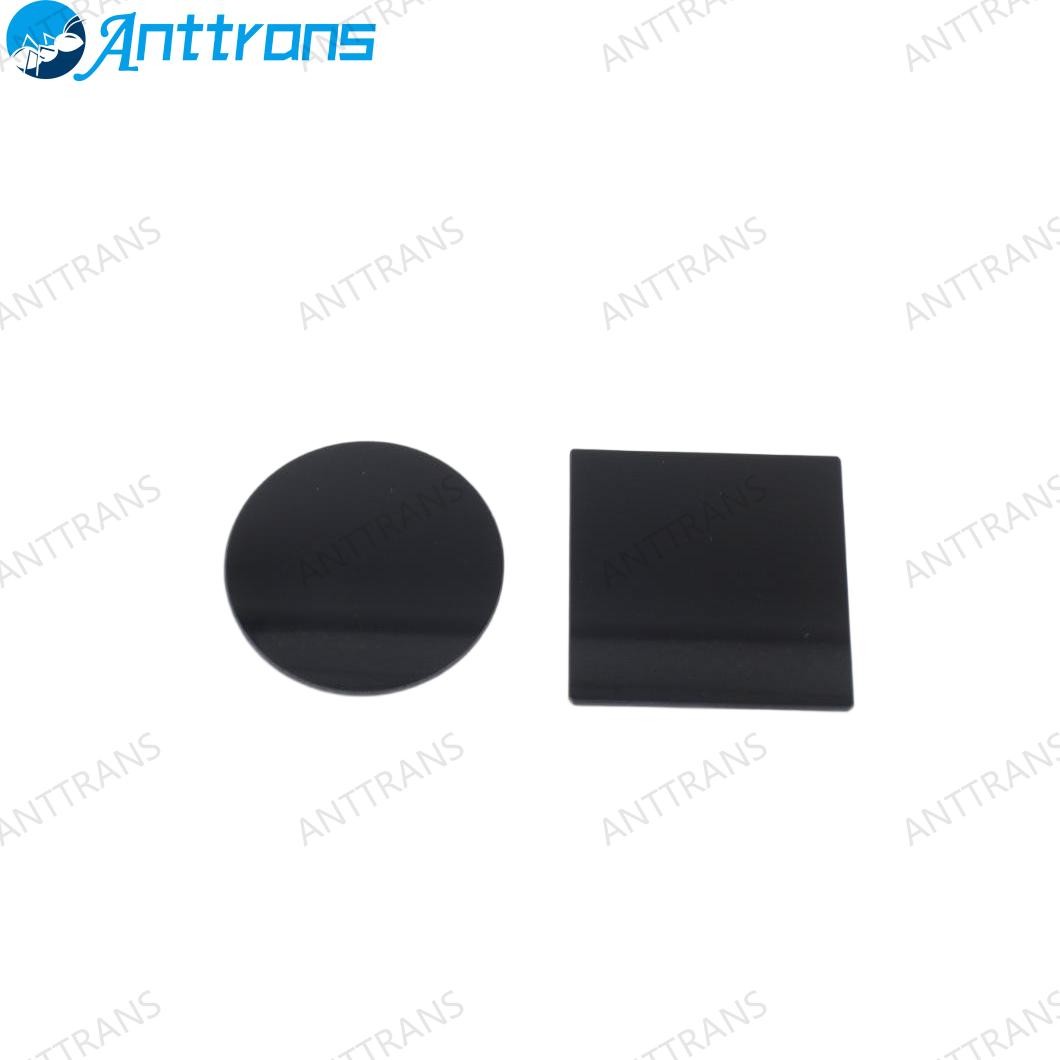

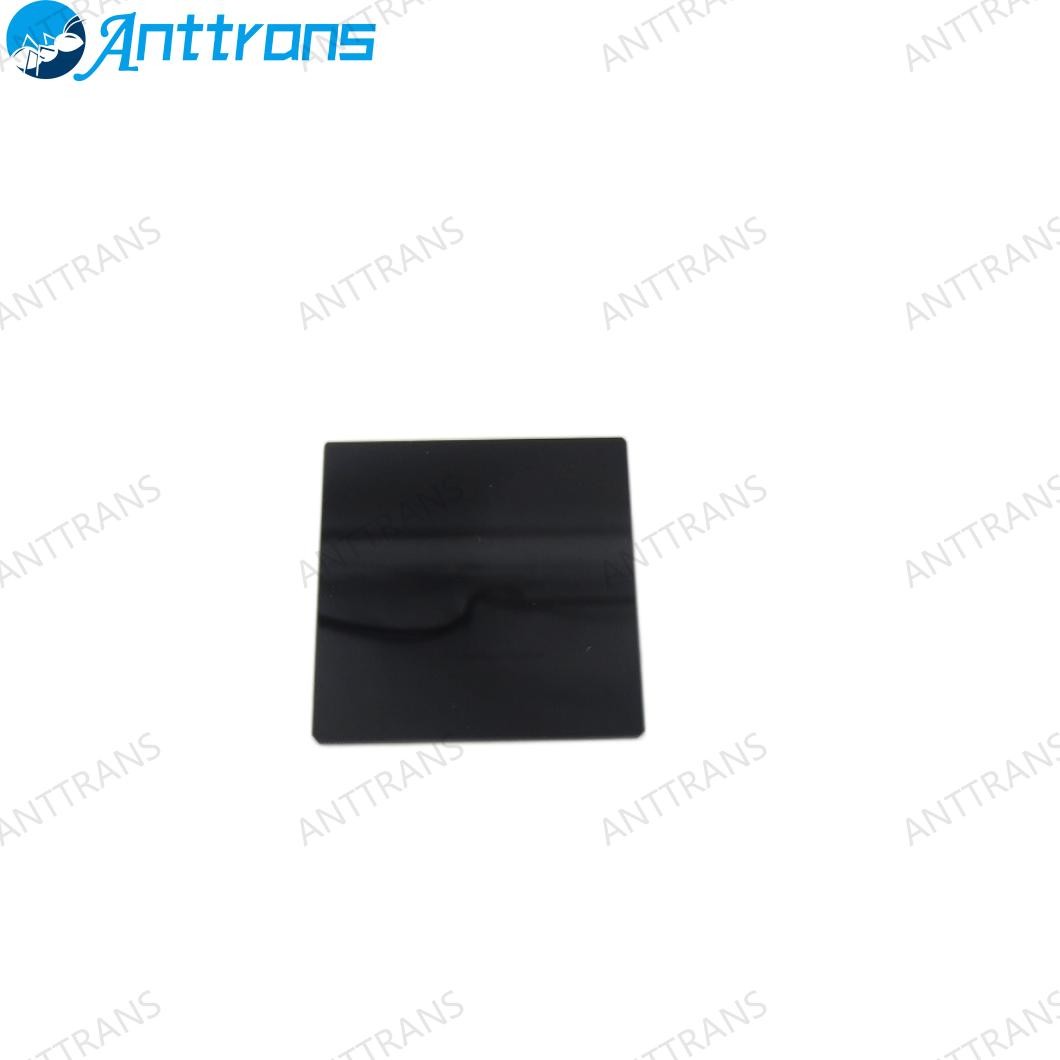

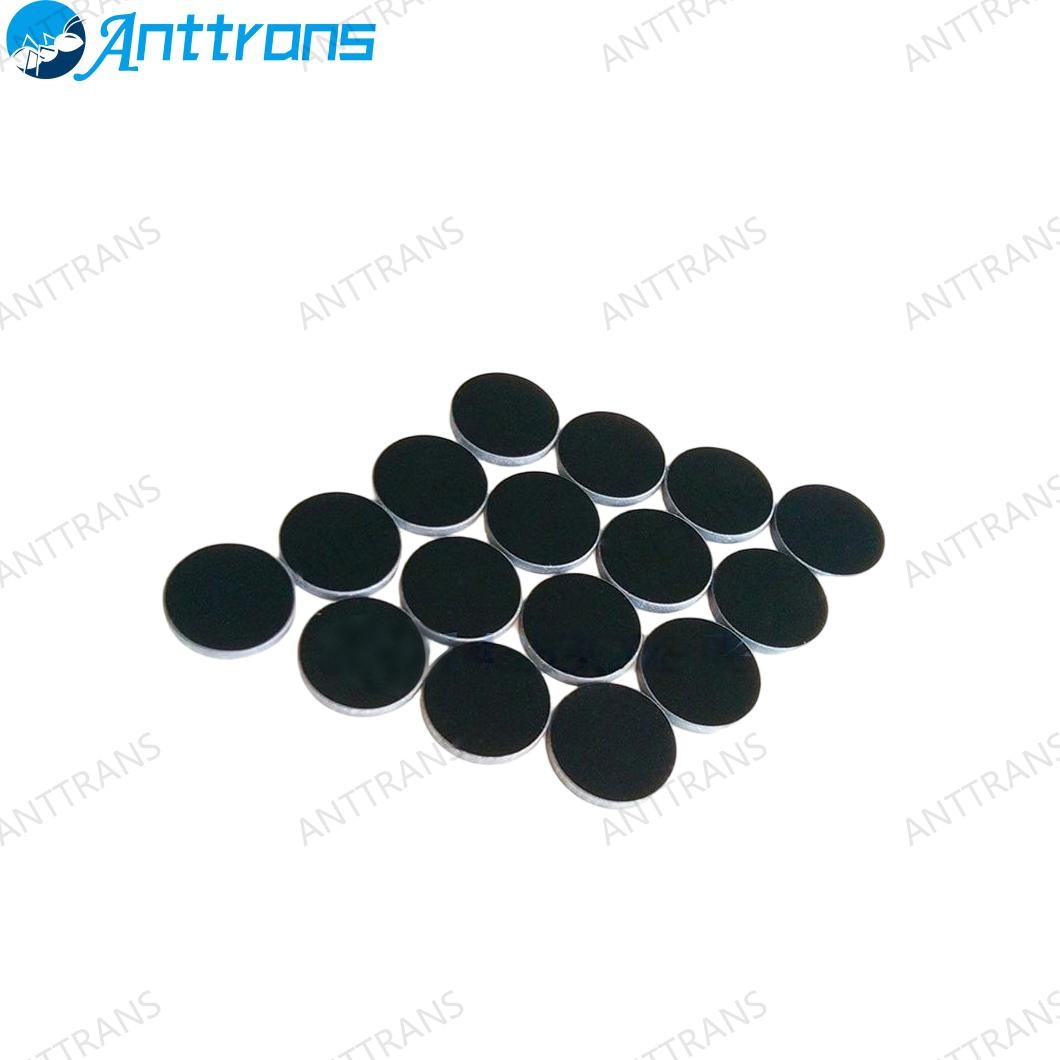

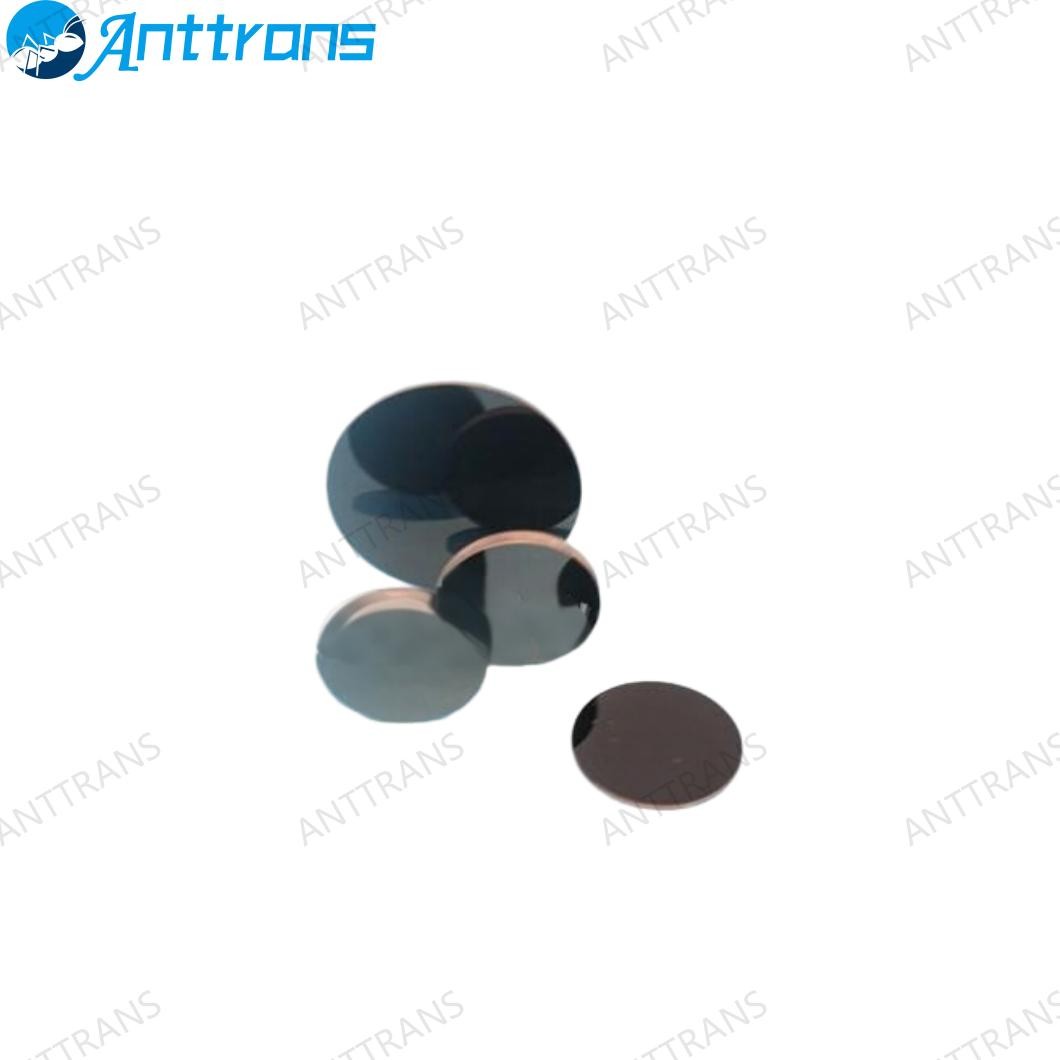

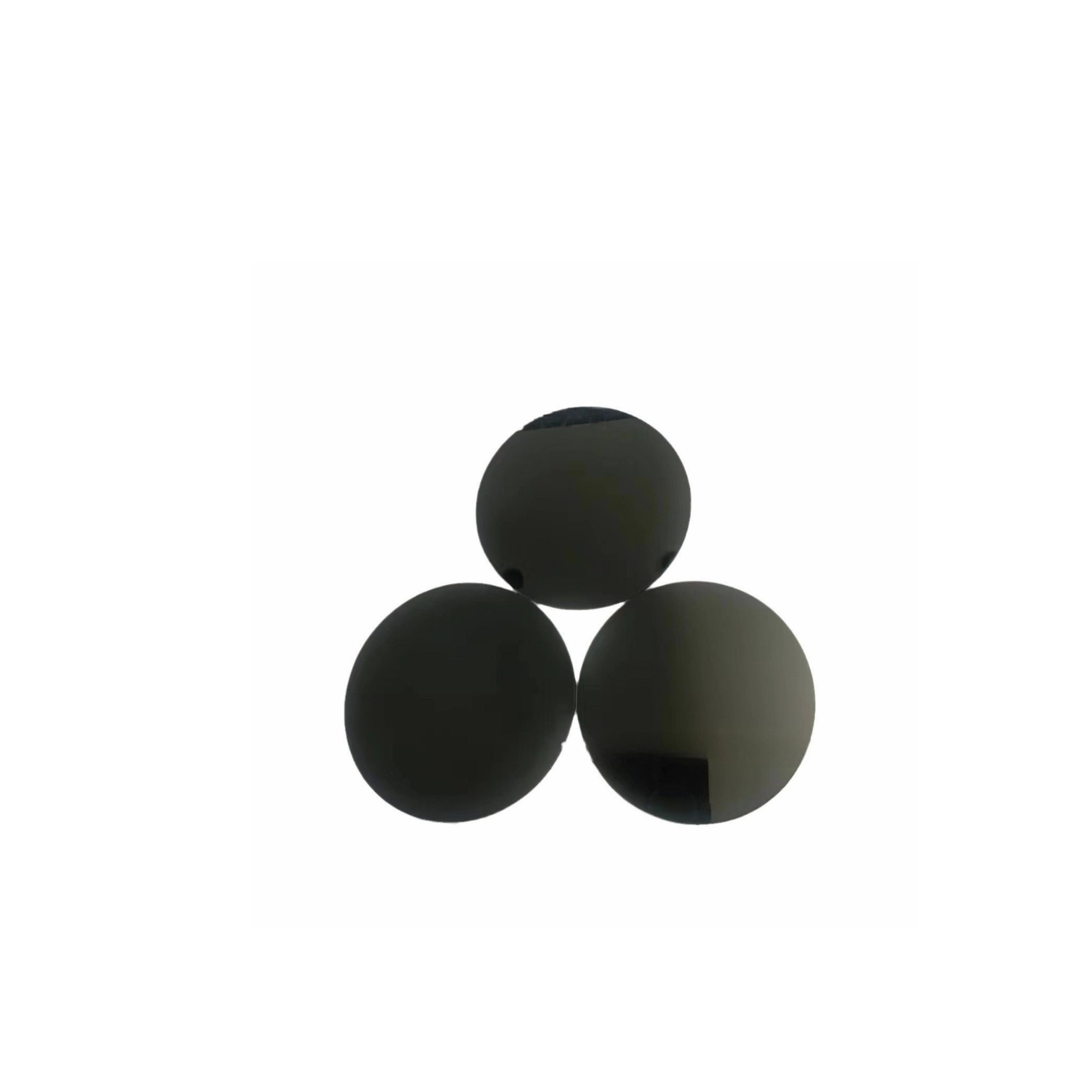

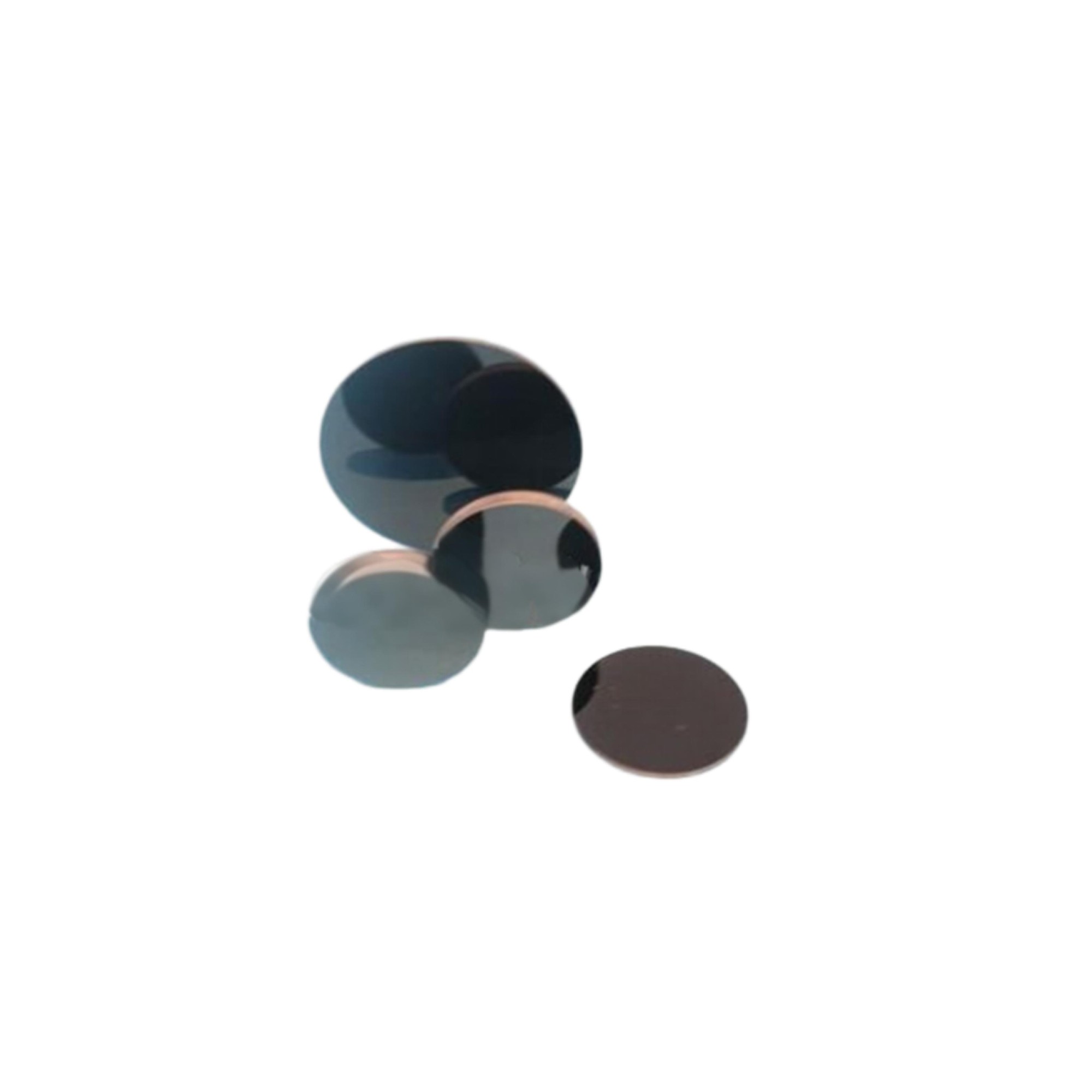

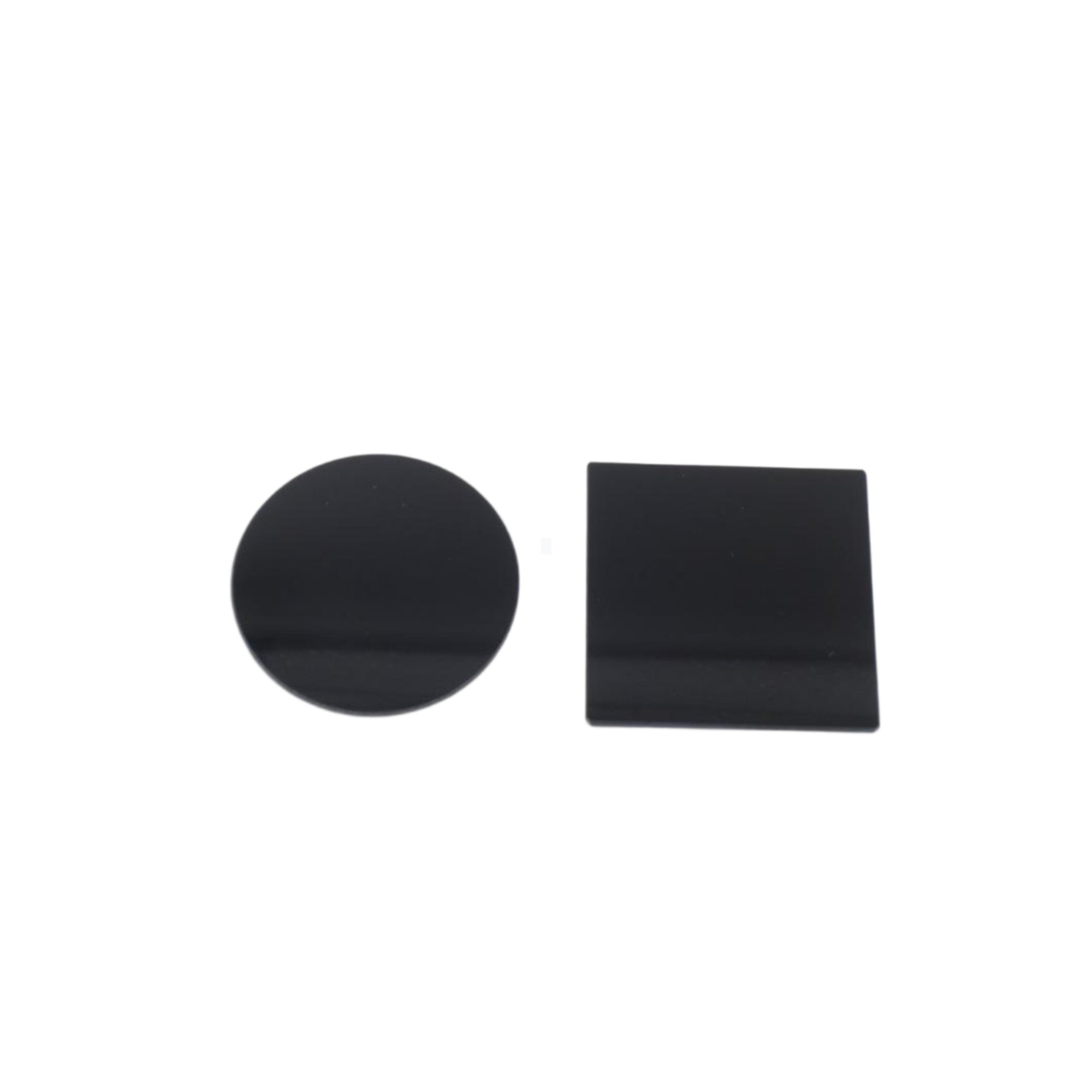

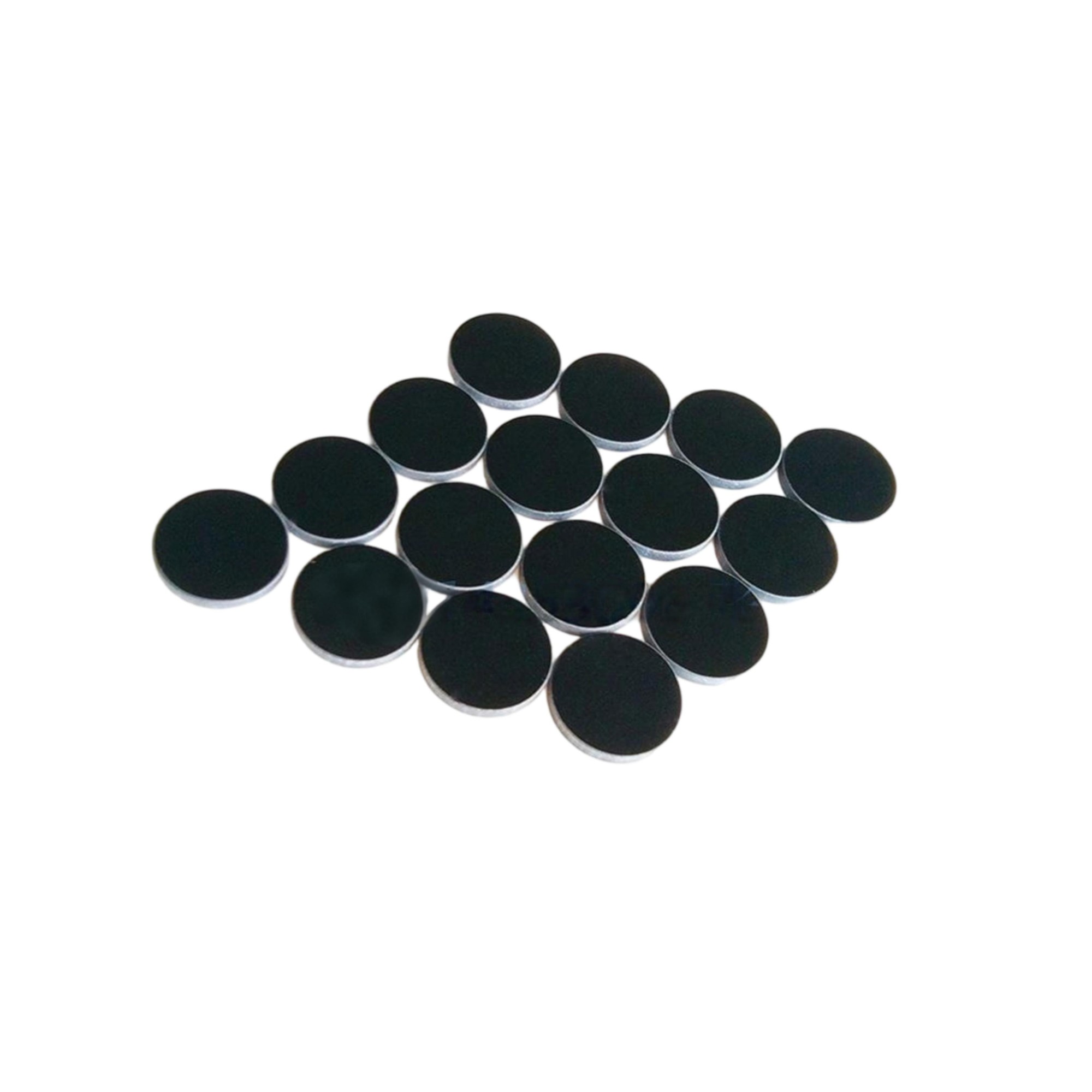

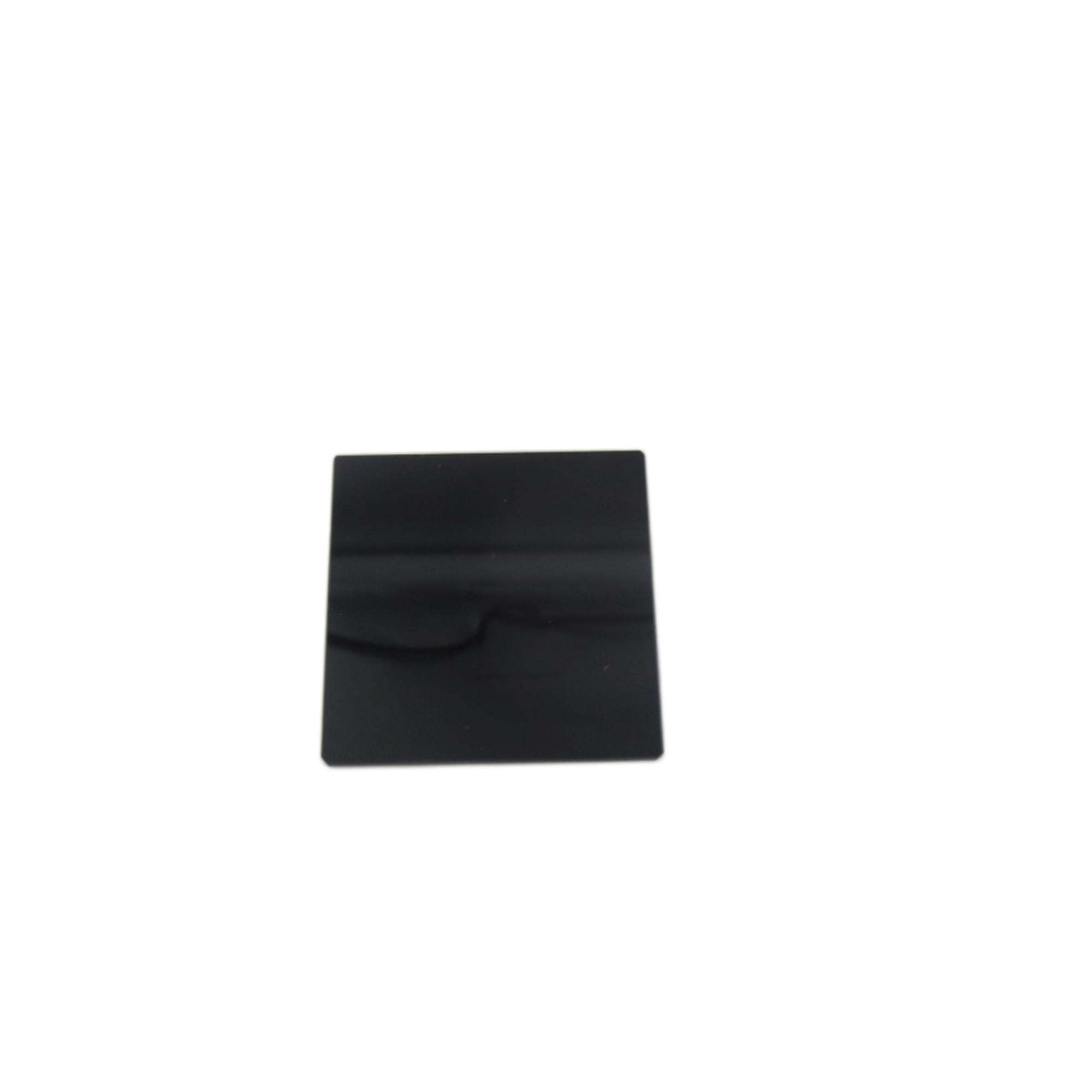

红外透射可见吸收玻璃
红外透射可见吸收玻璃是一类特殊光学玻璃，核心特点是对可见光（400-760nm）高吸收，对特定波段红外线（通常760nm-25μm）高透射，能实现“阻断可见光、透过红外线”的光学功能。
核心特点
1.光谱选择性强：精准分离可见光与红外线，可见光透过率通常低于5%，特定红外波段透过率可达70%以上。
2.稳定性高：物理化学性能稳定，耐高温、抗潮湿，长期使用不易发生光谱漂移或性能衰减。

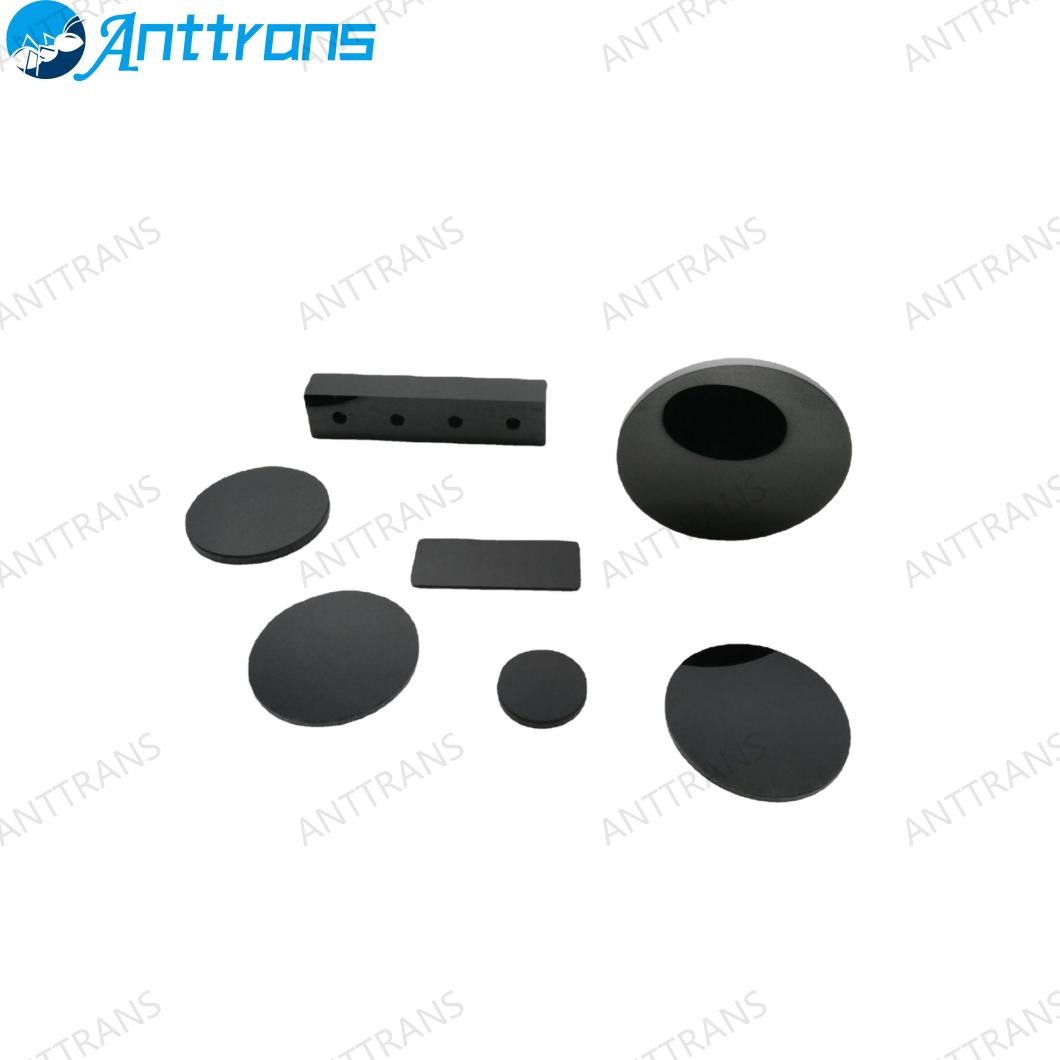

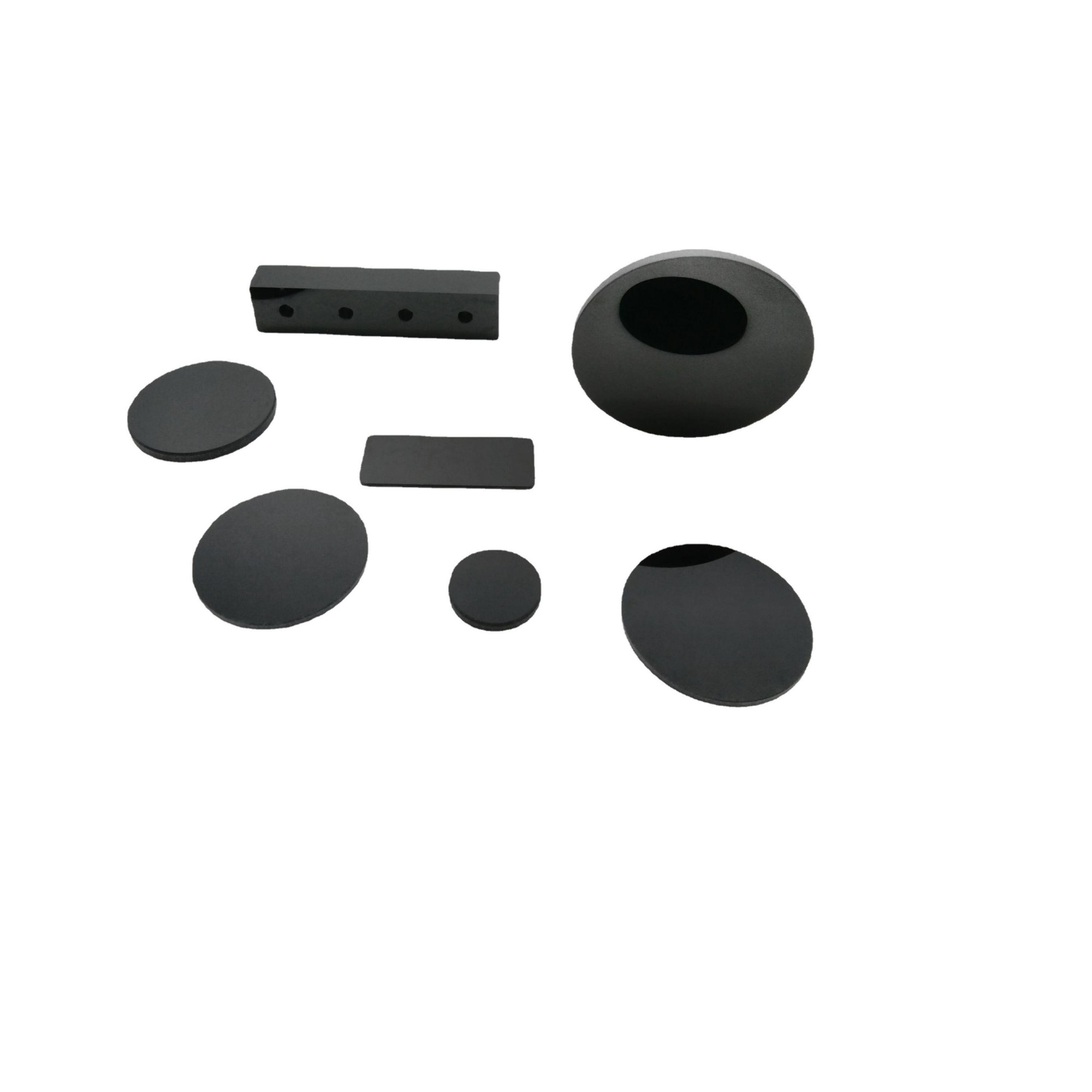

3.加工性好：可制成平板、透镜、窗口片等多种形态，满足不同光学组件的结构需求。
主要功能
-滤光功能：高效滤除可见光干扰，仅让目标红外波段光线通过，提升红外探测系统的信噪比。
-隔热功能：阻断可见光携带的热量（如太阳光中的可见光热辐射），同时不影响红外信号传输，兼具“透光（红外）”与“隔热”双重作用。
-防护功能：保护红外探测器免受可见光及紫外线的辐射损伤，延长器件使用寿命。
应用范围
1.红外探测与成像领域：红外测温仪、红外热像仪、红外摄像机的光学窗口/滤光片，确保设备仅接收红外信号。
2.安防与监控领域：夜间红外监控系统的镜头玻璃，避免可见光干扰，提升夜间红外成像清晰度。
3.工业与医疗领域：工业用红外加热设备的防护窗口（如红外干燥机）、医疗红外诊断仪器（如红外体温计）的光学组件。
4.军事与航空航天领域：军用红外制导武器的光学窗口、卫星红外遥感系统的滤光元件，适应恶劣环境下的红外信号传输需求。
参数
1. 特性
|
牌号 |
厚度 (mm) |
A[2856k] |
D65 |
化学稳定性 |
ND |
α×10-7 (°C) |
Tg (°C) |
Ts (°C) |
S |
|||||
|
x |
y |
Y |
x |
y |
Y |
DA |
DW |
|||||||
|
AT1 |
1 |
0.612 |
0.260 |
0.2 |
0.325 |
0.111 |
0.1 |
1 |
3 |
1.525 |
|
|
|
2.53 |
|
AT3 |
1 |
|
|
|
|
|
|
1 |
3 |
1.525 |
|
|
|
2.53 |
|
AT4 |
1 |
|
|
|
|
|
|
1 |
3 |
1.5253 |
|
|
|
2.53 |
2.技术要求
|
牌号 |
厚度(mm) |
400(nm) |
700(nm) |
800(nm) |
860(nm) |
900(nm) |
1100(nm) |
|
AT1 |
1 |
≤14.0 |
≤6.0 |
≤30.0 |
|
|
≥85.5 |
|
AT3 |
1 |
≤0.5 |
≤1.0 |
|
≤37.0 |
|
≥75.0 |
|
AT4 |
1 |
≤0.1 |
|
≤5.0 |
|
≤38.0 |
≥75.0 |
3.气泡、条纹、应力类级别
|
牌号 |
气泡 |
条纹 |
应力 |
|
AT1 |
C-B |
4 |
3 |
|
AT3 |
C-B |
4 |
3 |
|
AT4 |
C-B |
4 |
3 |
