衍射仪/X射线发生器/X射线衍射仪
- 产品编号 : AT61035
- 类别： 光学检测分析设备
- 产品描述：

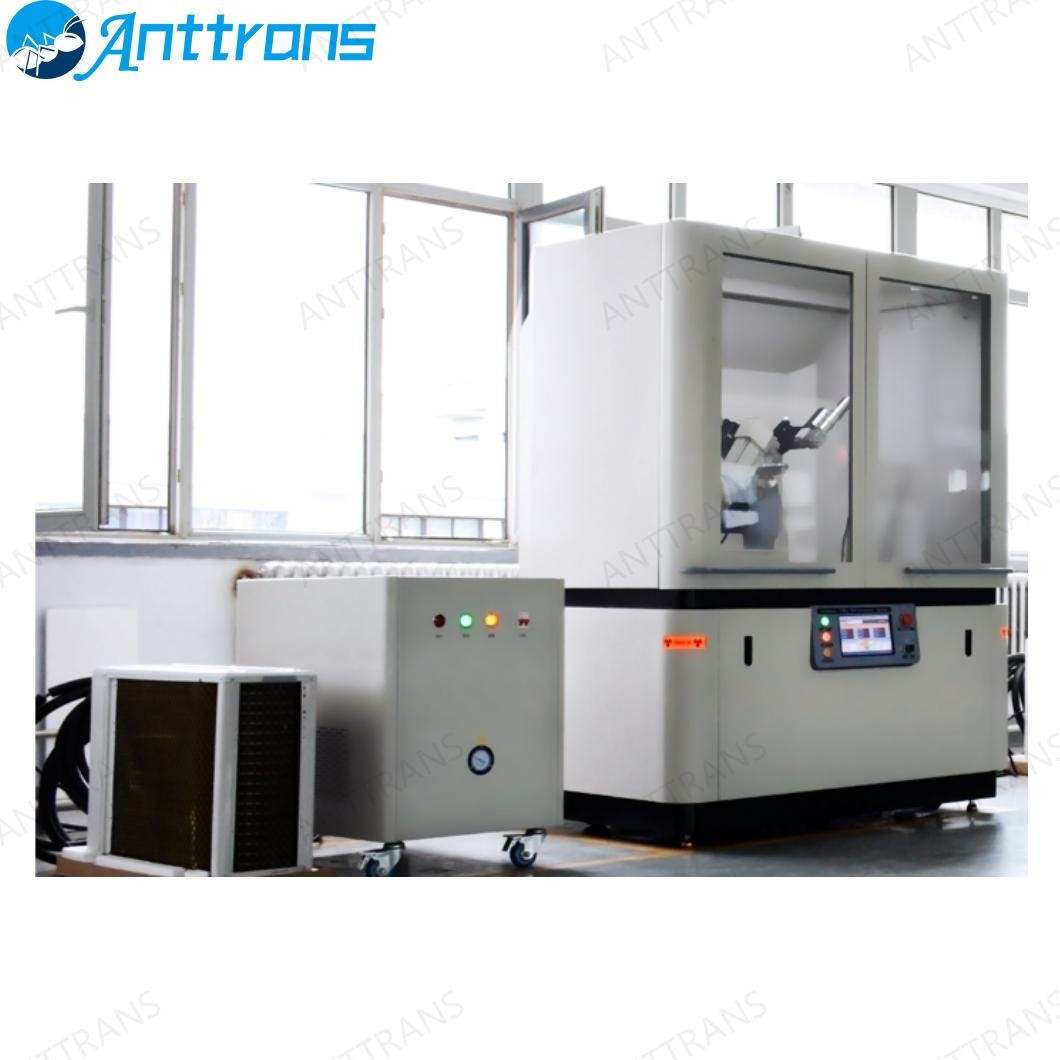

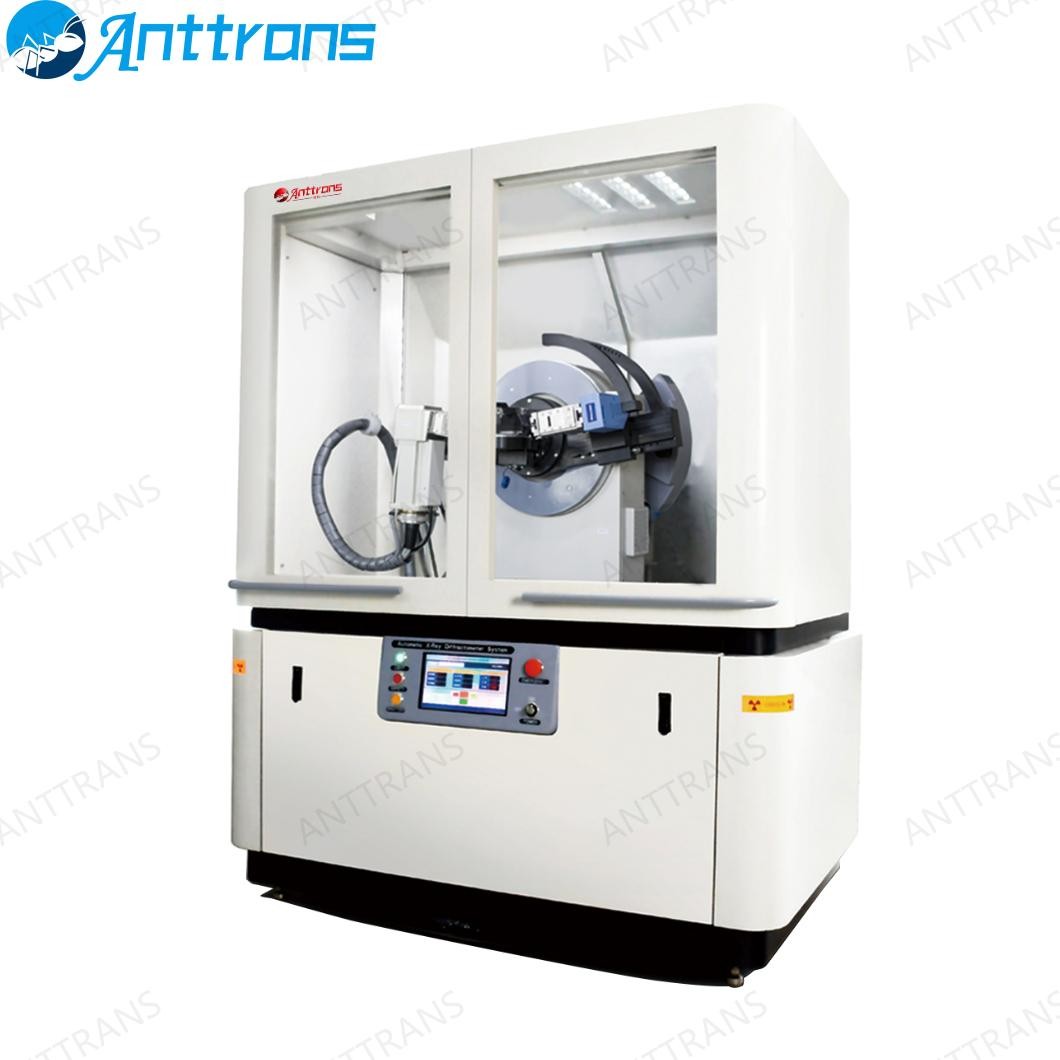

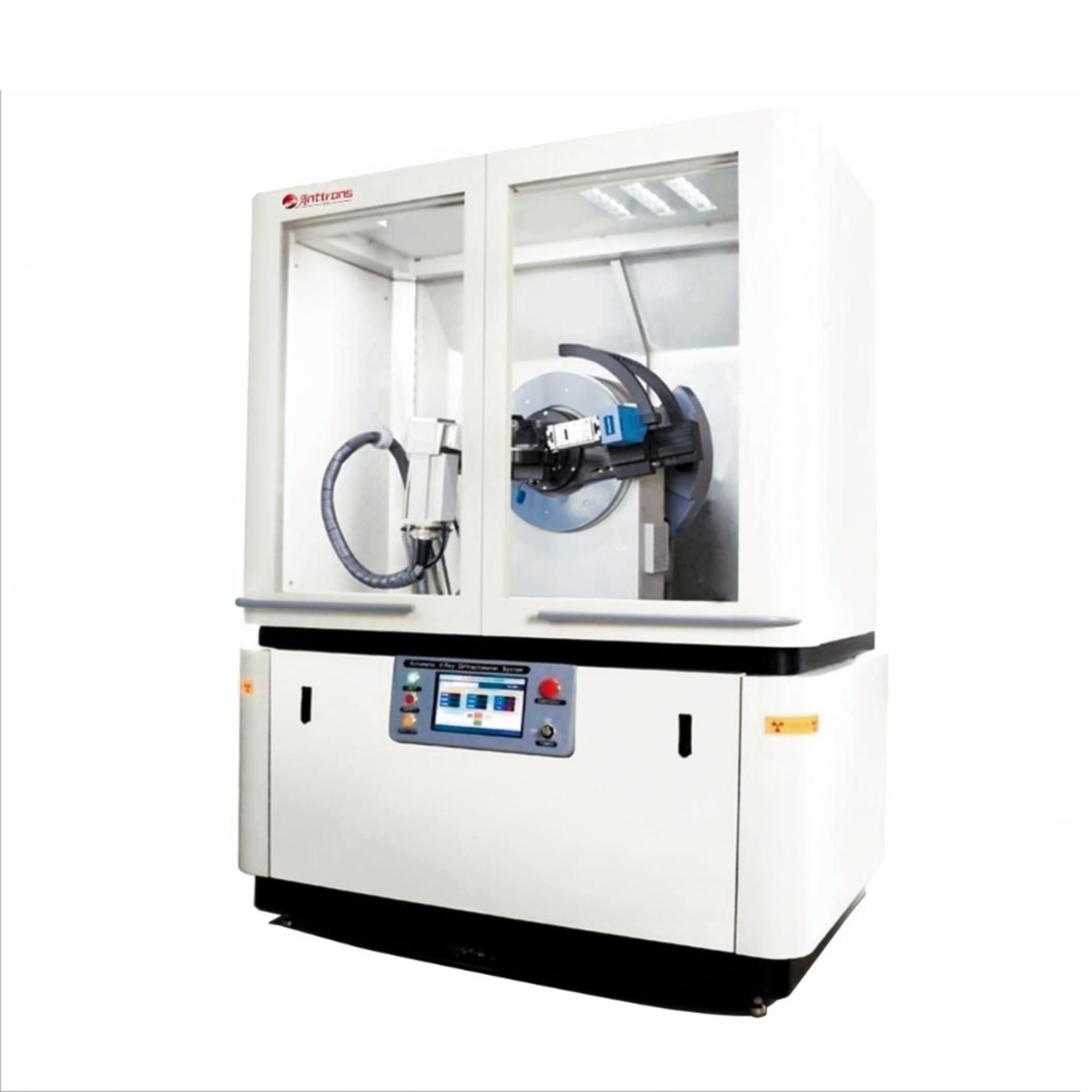

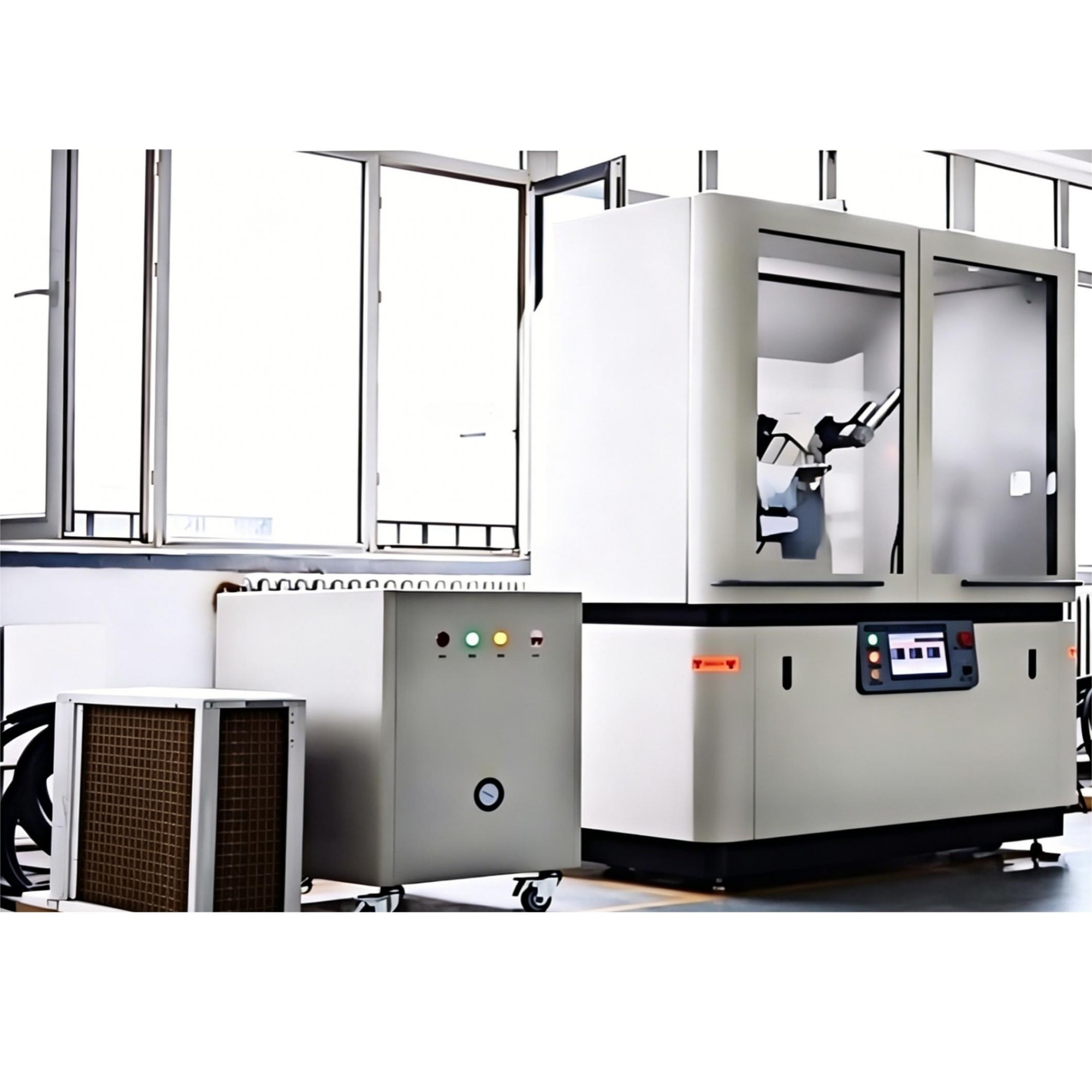

AT3500型X射线衍射仪产品介绍
仪器功能：
X射线衍射仪主要应用于粉末、块状
或薄膜样品的物相定性、定量分析、晶
体结构分析、材料结构分析、晶体的取向性分析、宏观应力或微观应力的测定、晶粒大小测定、结晶度测定等。
仪器特点：
整机采用可编程序控制器PLC控制技术；
操作方便，一键式采集系统；
模块化设计，配件即插即用，无需校准；
触摸屏实时在线监测，显示仪器状态；
高功率X射线发生器，性能稳定可靠；
电子铅门联锁装置，双重防护，确保使用者安全。
仪器精度：
扫描范围：-110～161°；
扫描方式：透射、步进、连续、OMG；
最小步进角度：0.0001°；
2θ角重复精度：0.0001°；
全谱图2θ角线性精度：≤±0.01°
设备参数
|
靶材类型 |
靶材：Cu、Fe、Co、Cr、Mo、Ti、W等；波纹陶瓷管或金属陶瓷管； |
|
|
焦点尺寸 |
1×10mm²或0.4×14mm²或0.2×12mm² |
|
|
最大输出功率 |
2.4kW |
|
|
X光管电压 |
10~60kV，1kV/step |
|
|
X光管电流 |
2~60mA，1mA/step |
|
|
最大输出功率 |
3kW高频高压固态发生器 |
|
|
输出稳定性 |
≤0.005%(电源电压波动10%) |
|
|

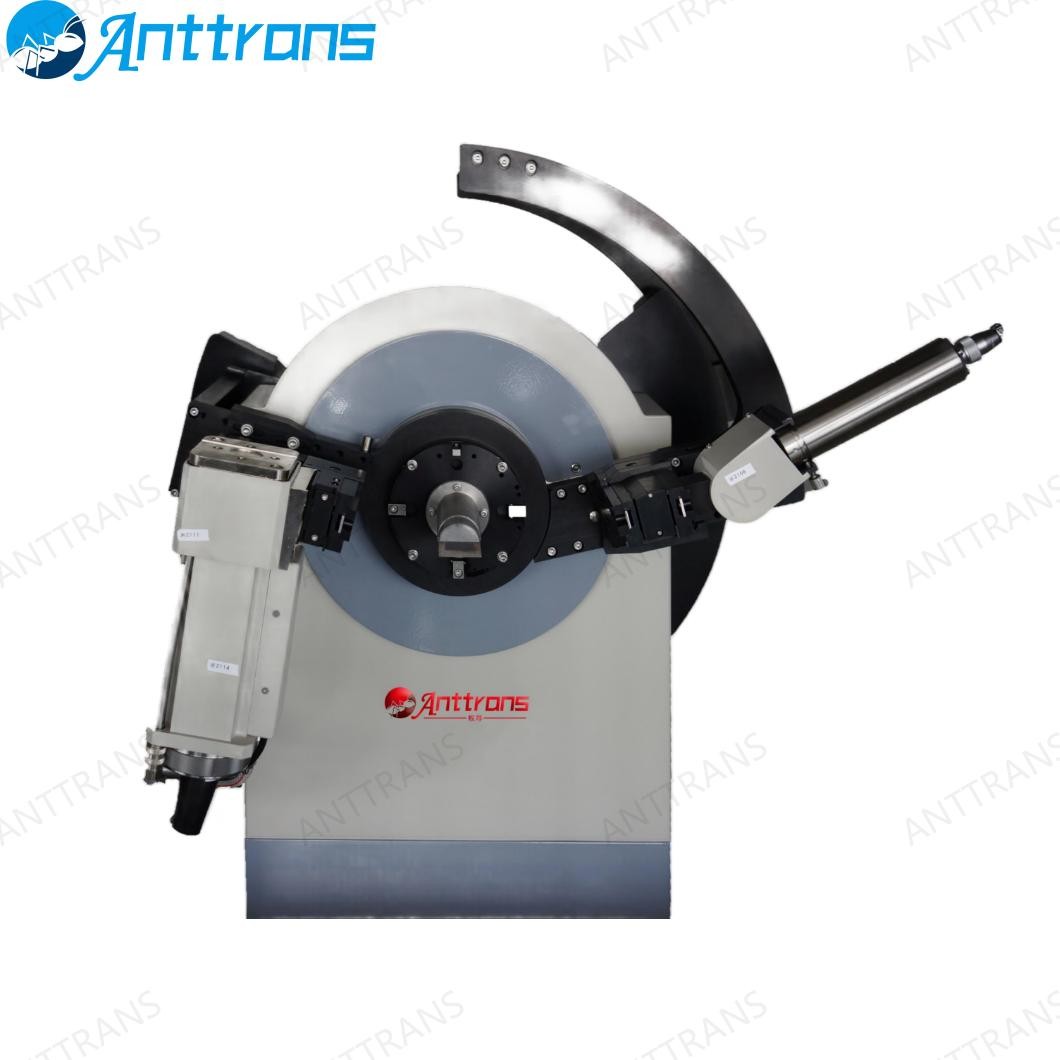

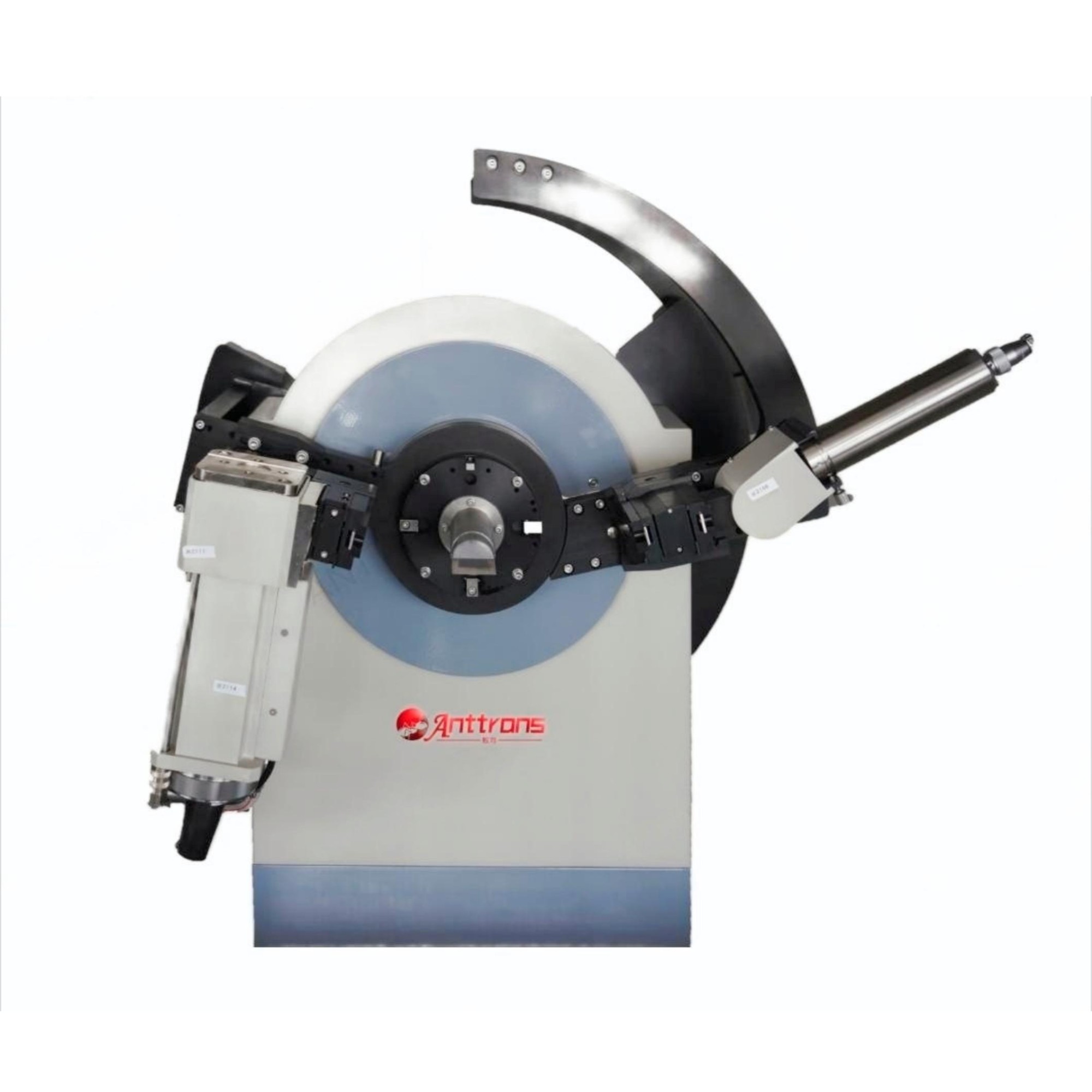

测角仪结构 |
立式测角仪θs-θd结构（样品水平固定不动） |
|
|
扫描半径 |
标准225mm（150mm~325mm连续可调） |
|
|
扫描范围 |
-110°～161° |
|
|
扫描速度 |
0.0012°～120°/min |
|
|
驱动方式 |
θs-θd联动、θs或θd单动 |
|
|
扫描方式 |
步进、连续、OMG、透射 |
|
|
最小步进角度 |
0.0001° |
|
|
2θ角重复精度 |
0.0001° |
|
|
角度定位速度 |
1500°/min（2θ） |
|
|
全谱衍射角度线性度 |
≤±0.01°（国际标准） |
|
|
探测器类型 |
正比(PC) |
闪烁(SC) |
|
能谱分辨率 |
≤20%（PC） |
≤50%（SC） |
|
最大线性计数率 |
1×107CPS，噪音 ≤0.2CPS |
|
|
安全指标 |
采用电子防护系统，铅门联锁装置，双重防护，安全可靠，确保使用者安全。 |
|
|
X射线泄漏 |
≤0.12µsv/h(X射线管最大功率时) |
|
|
综合稳定度 |
≤0.3%（40kV，40mA，连续工作8小时） |
|
|
外形尺寸（mm） |
1300（长） ×1000（宽）×1800 (高) |
|
