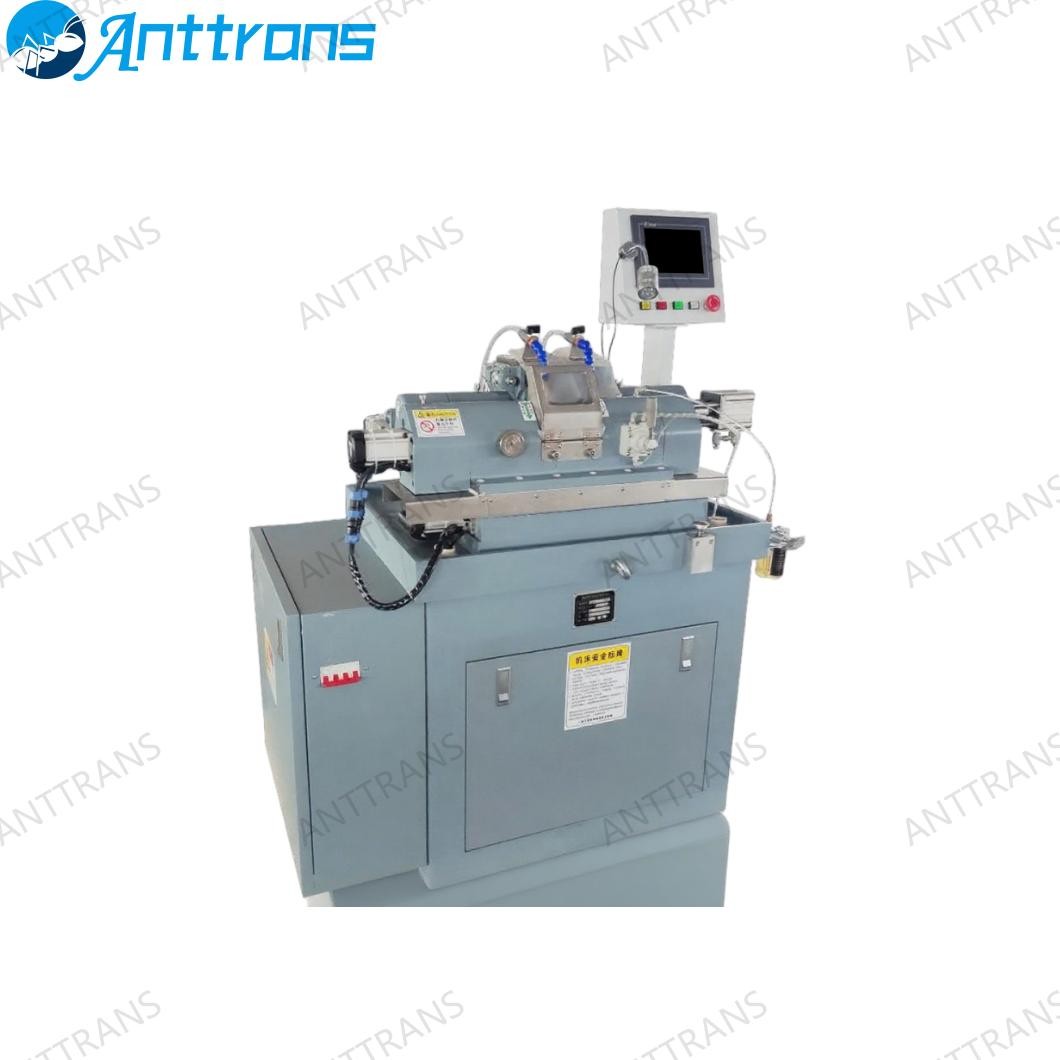

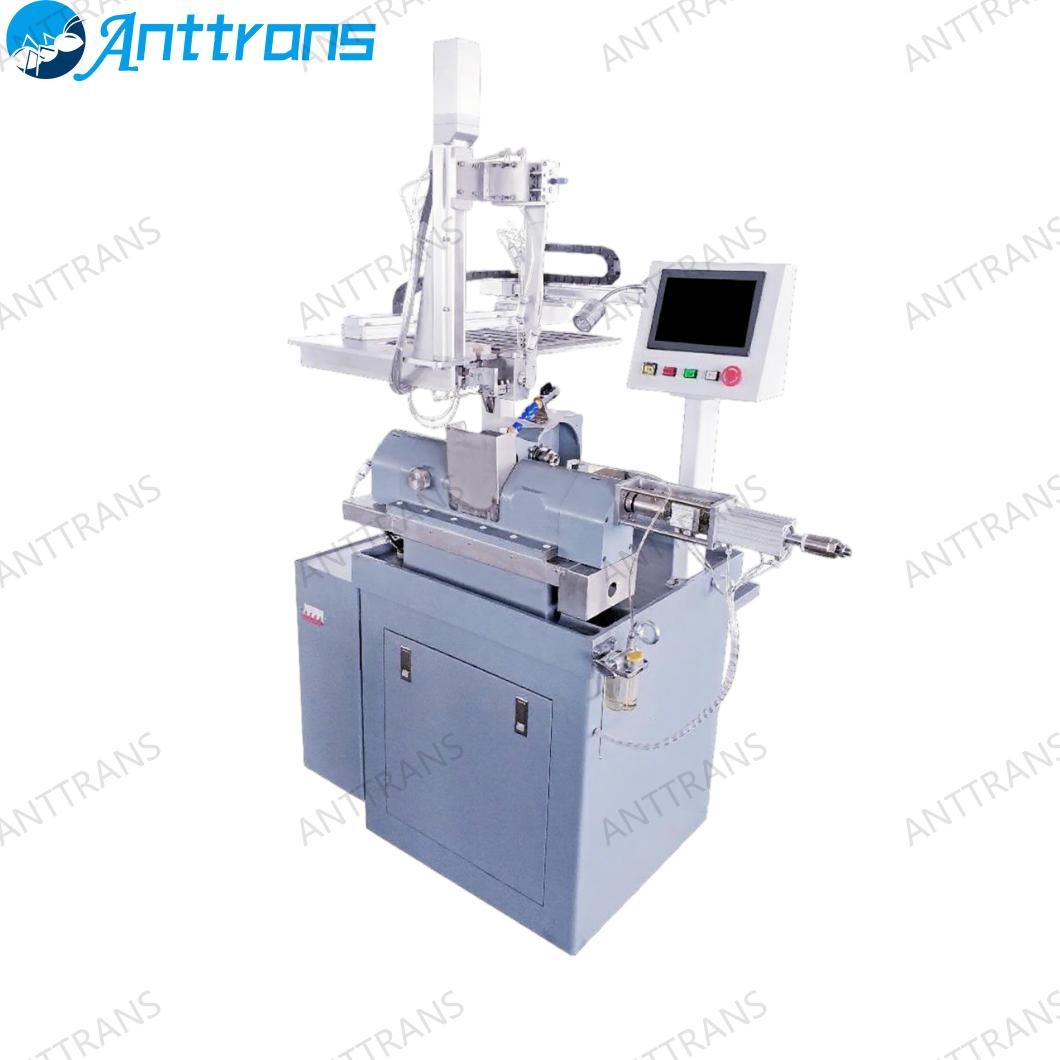

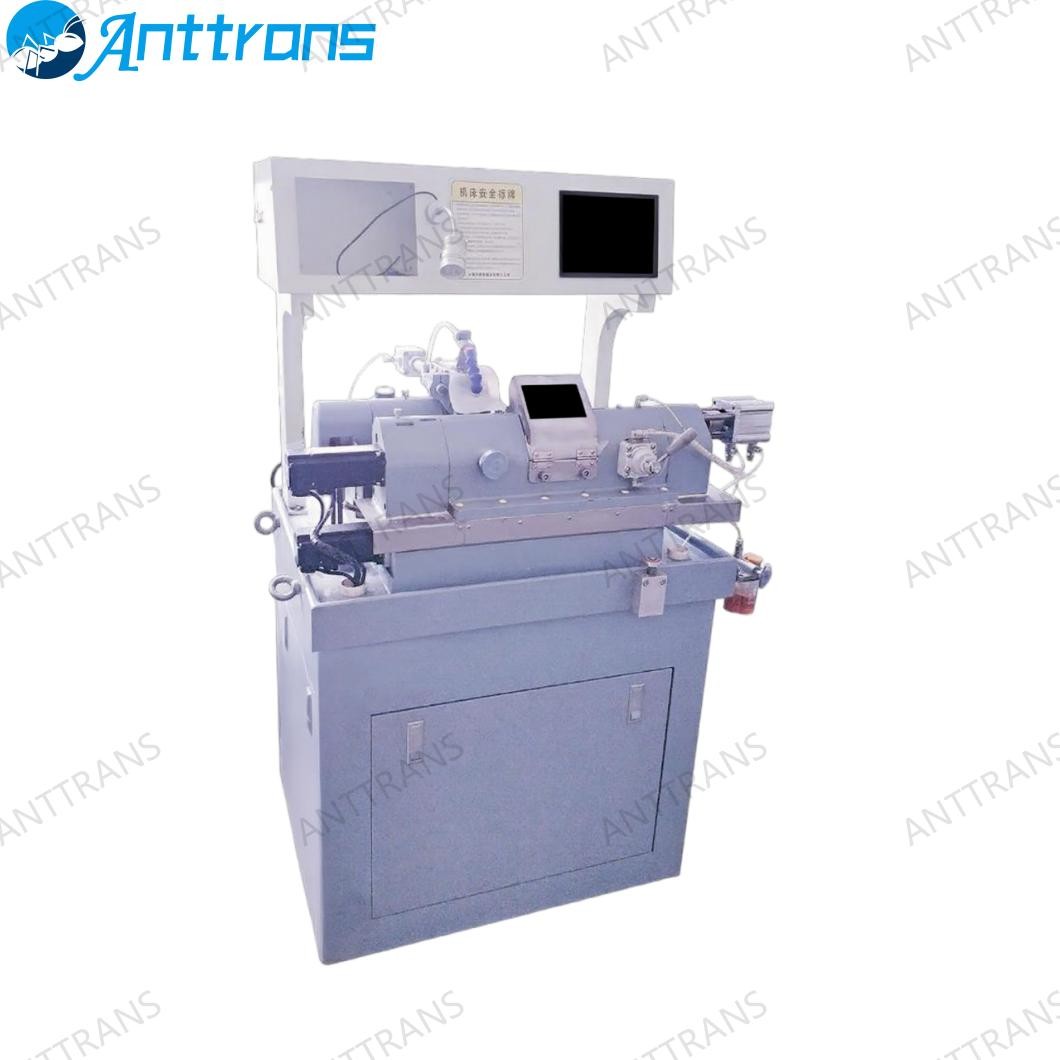

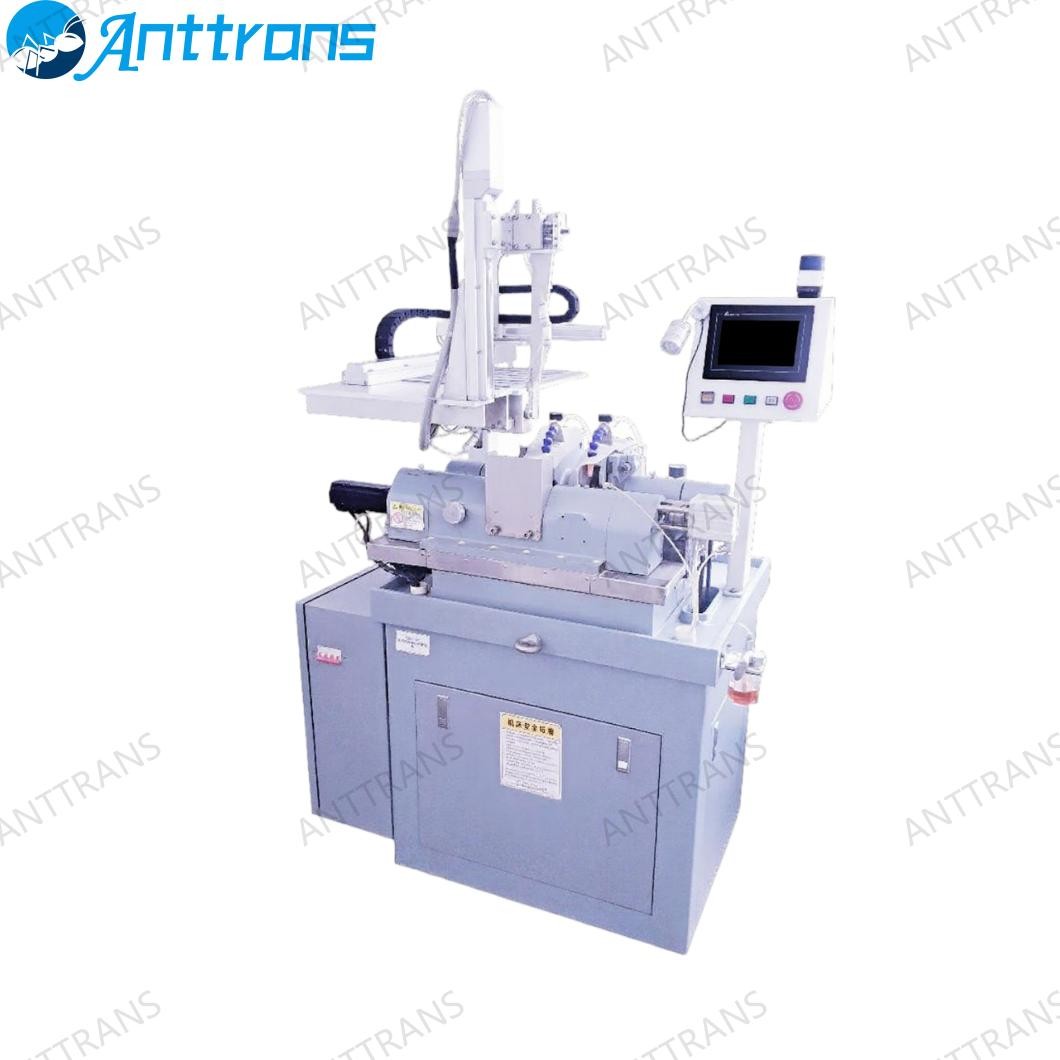

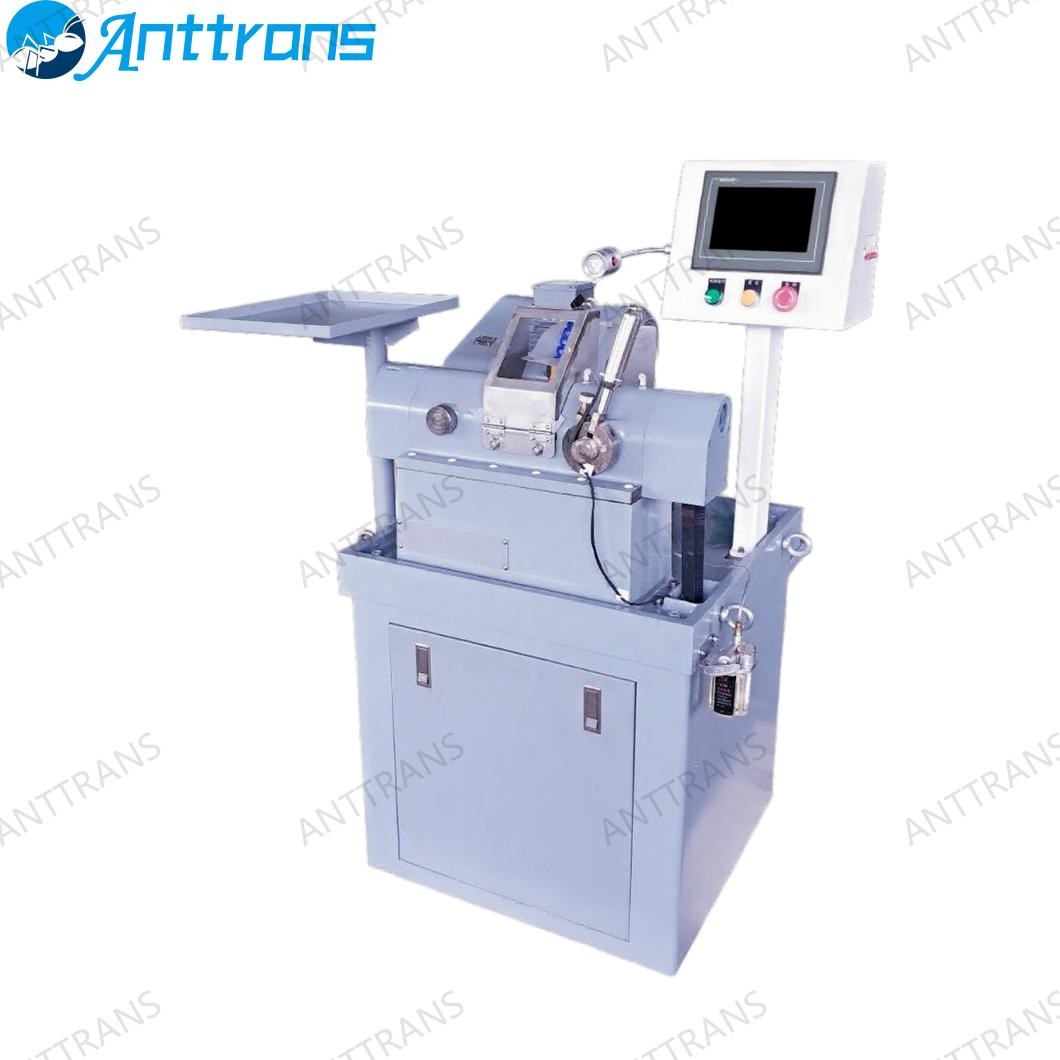

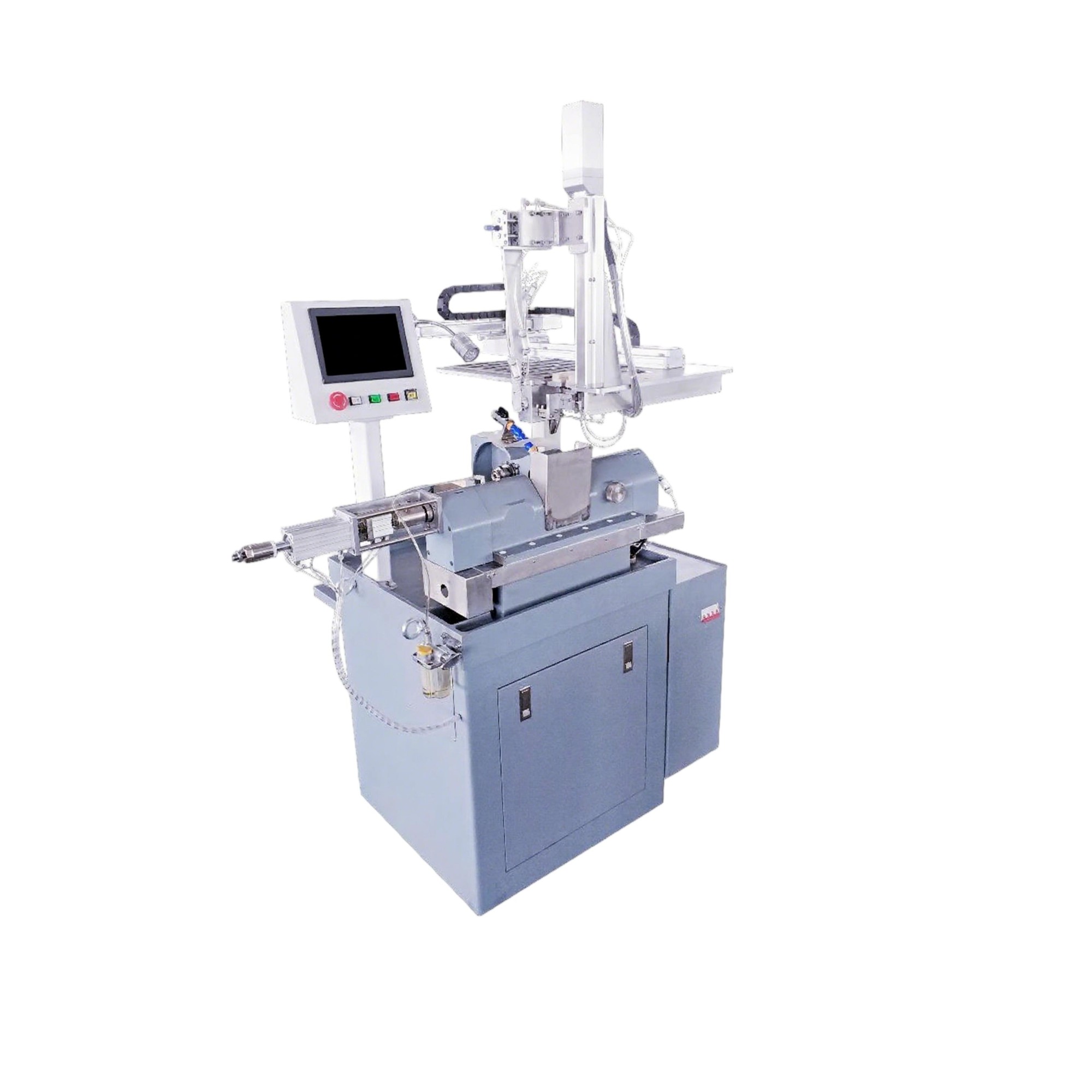

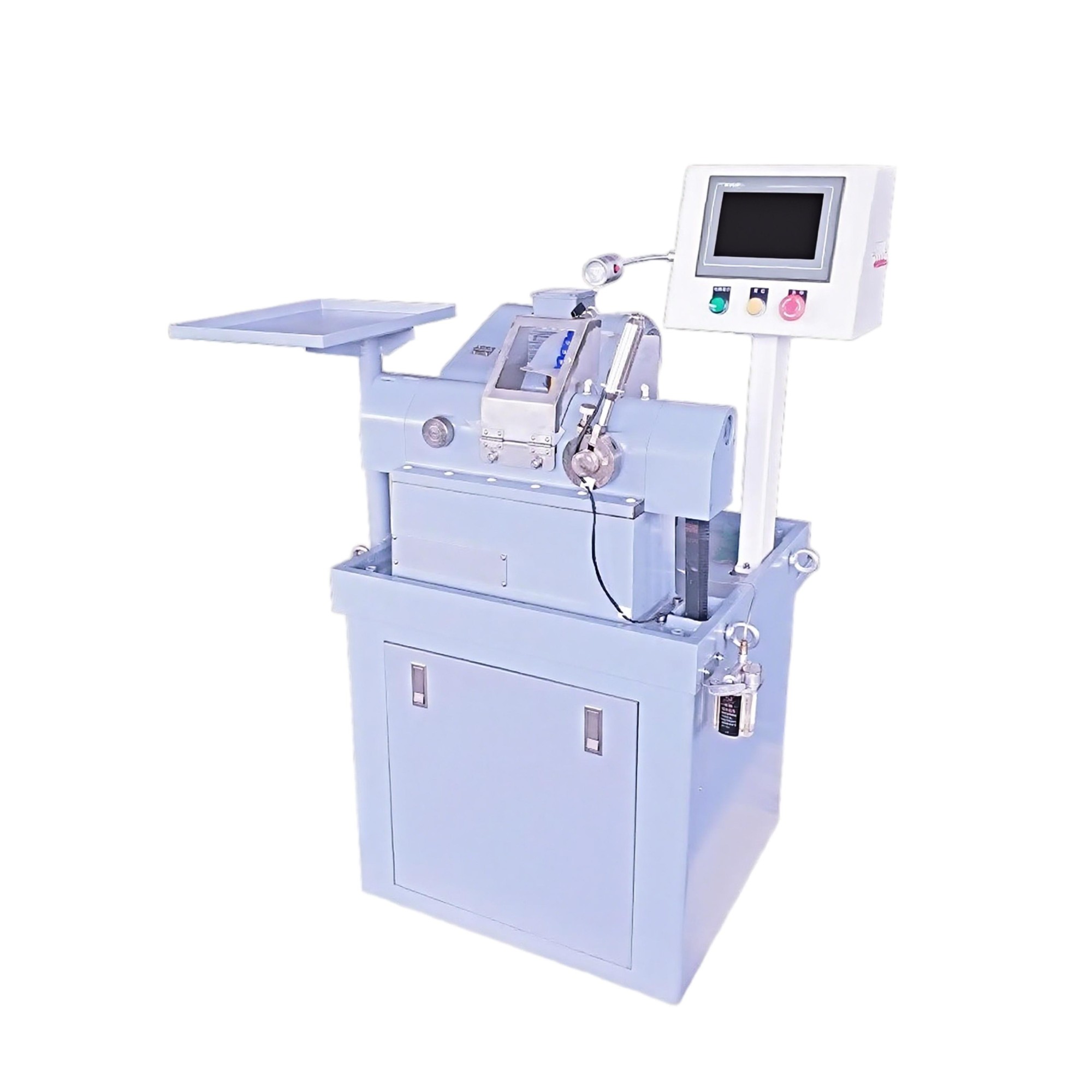

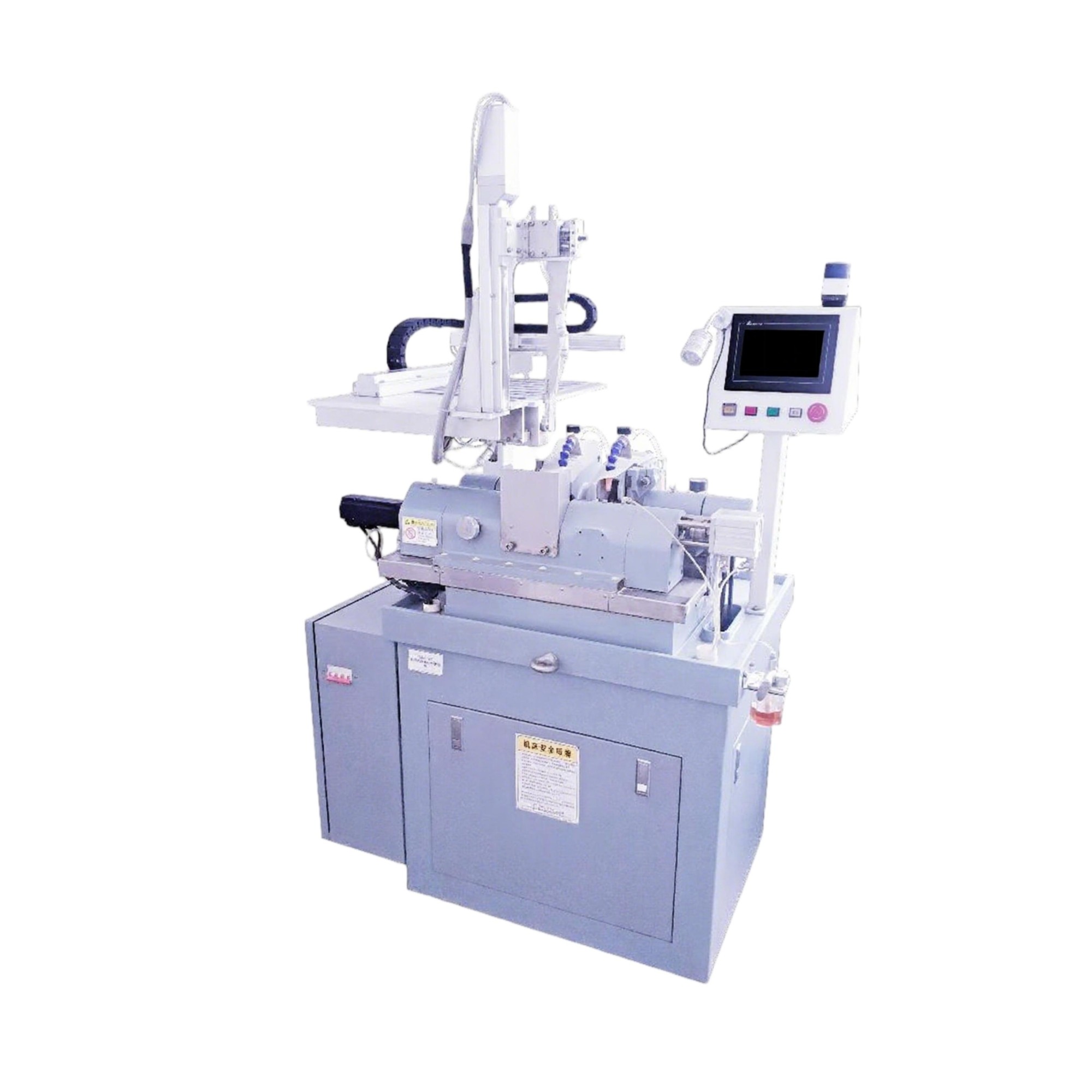

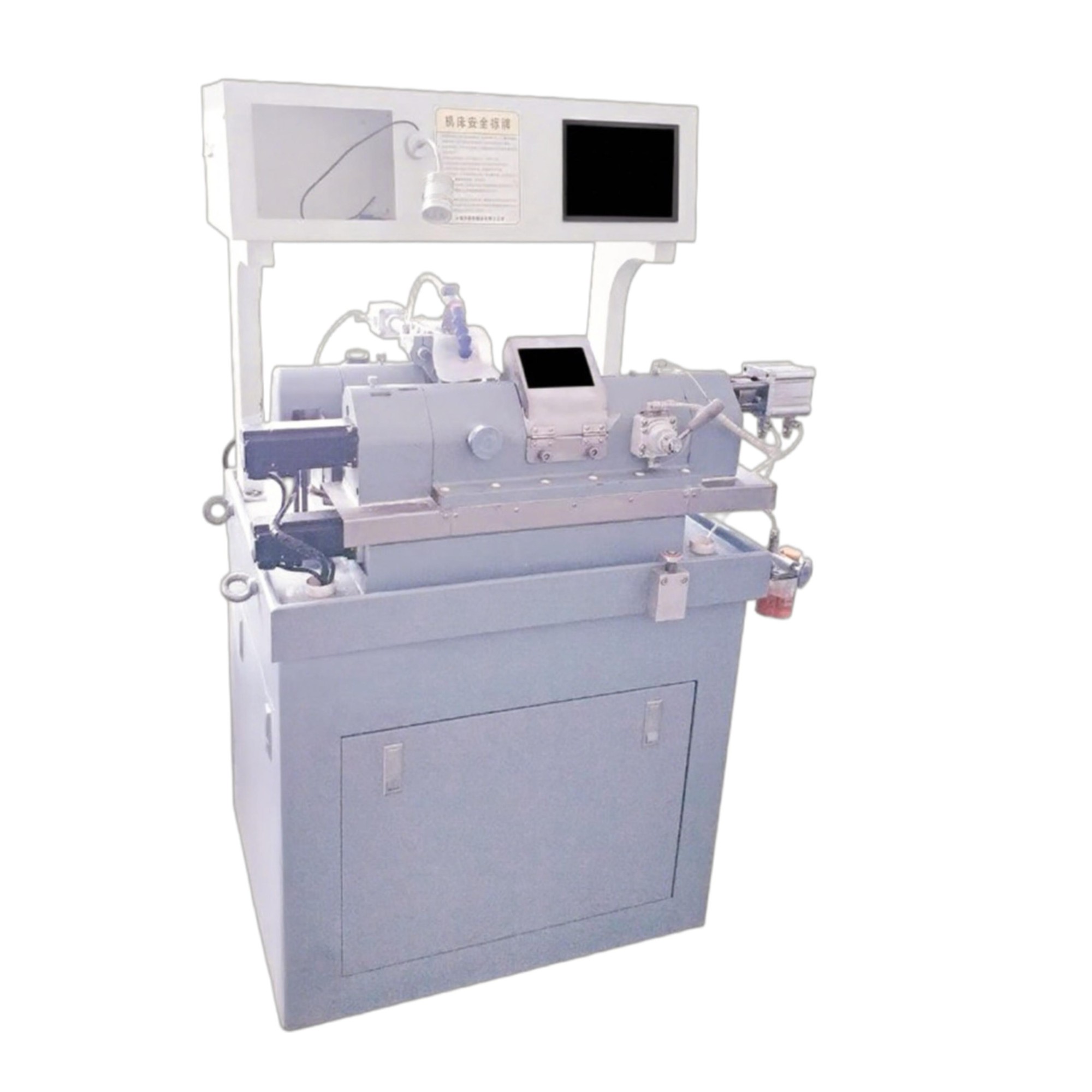

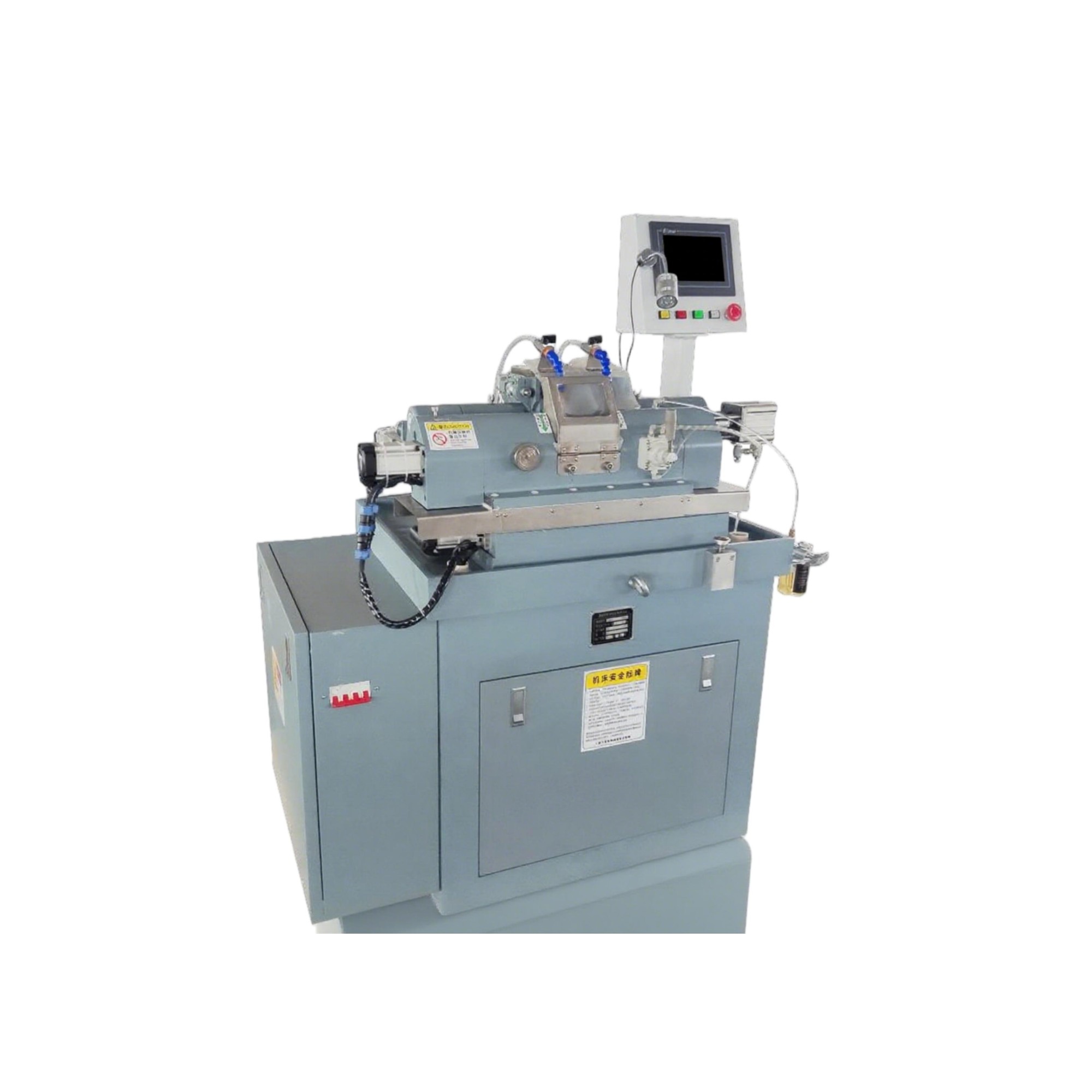

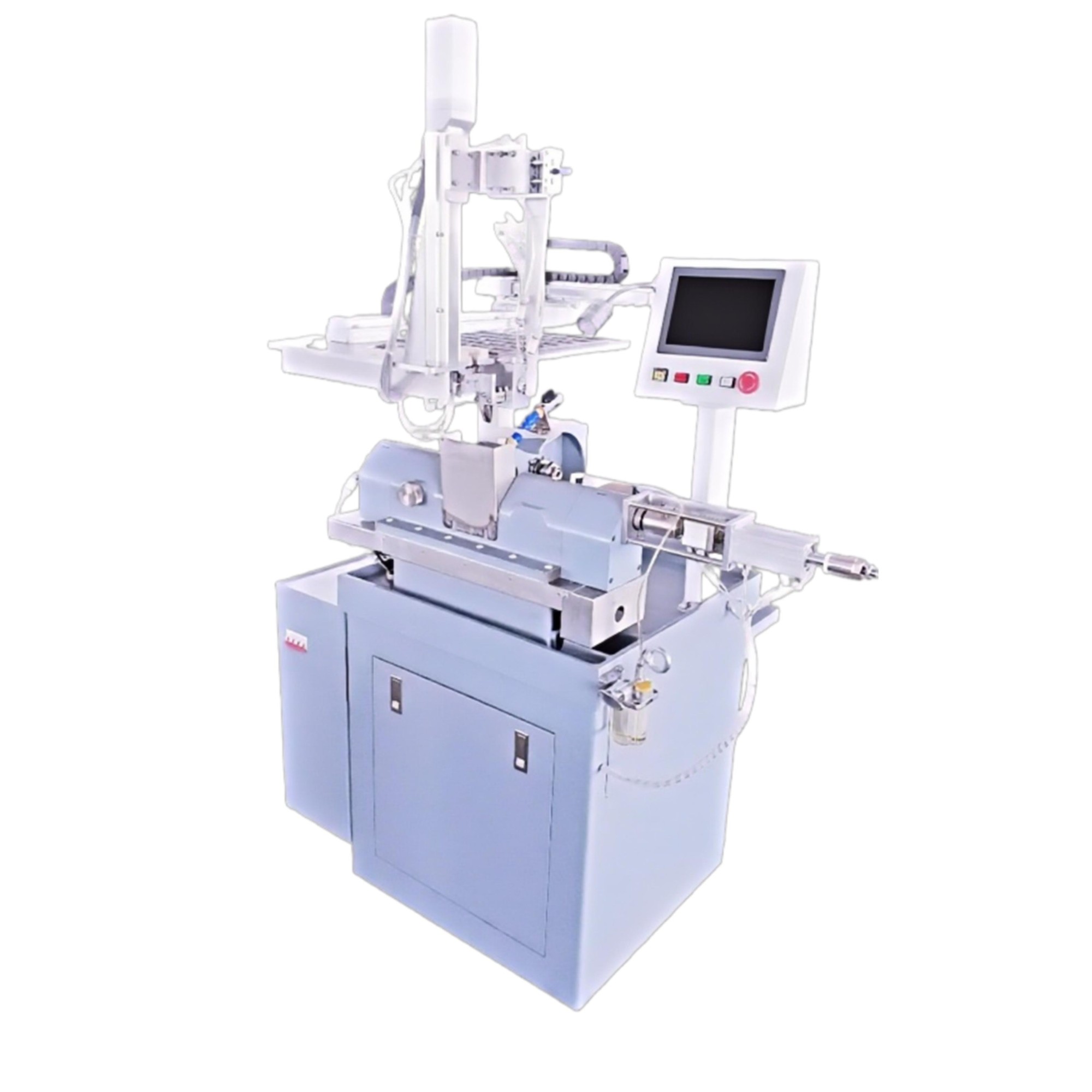

光学仿形机
- 产品编号 : AT-61059
- 类别： CNC精密加工机床
- 产品描述：
1概述：
本设备不仅可以对光学透镜磨边，还可以对有异形要求的光学产品进行仿
形加工，设备精度高，操作简单便捷。
2优势：
工件相对移动采用伺服+滑轨运动方式，倒角精度保持性好；
触摸屏控制，相关参数可全部数字化设定控制；
靠模仿形，可应对各类异形产品的磨边加工。
3行业应用
工业制造：航空航天发动机叶片、汽车覆盖件模具等高复杂度零件加工4
逆向工程：结合CAD/CAM技术实现文物复刻、精密零部件修复6
工艺升级：通过纳米级感光涂层提升加工表面粗糙度至Ra1.25微米
|
光学仿形机主要参数 |
||
|
项目 |
数据 |
备注 |
|
加工直径范围 |
Φ5-120mm |
|
|
工件轴移动电机 |
400W |
伺服驱动 |
|
夹具轴转速 |
磨削：0-200rpm，可自由设定 |
|
|
夹具轴旋转电机 |
8N·m |
步进电机 |
|
砂轮轴旋转电机 |
750W |
|
|
砂轮轴转速 |
3500rpm |
可选 |
|
金刚石砂轮规格 |
Φ160-180mm |
（厚8-30mm） |
|
设备尺寸 |
1.3×1.0×1.6m |
|
