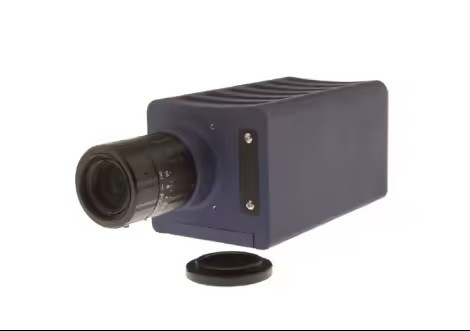

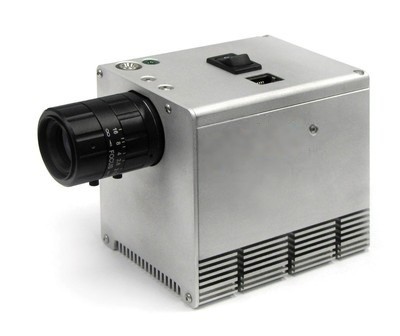

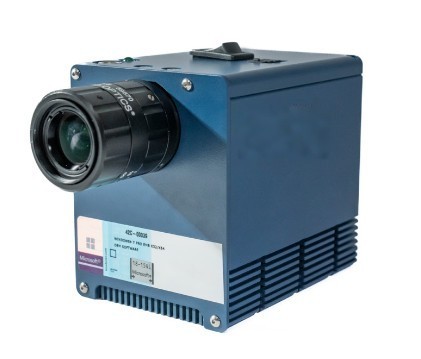

微型高光谱成像仪
- 产品编号 : AT-61154
- 类别： 光学半导体设备
- 产品描述：
微型高光谱成像仪
微型高光谱成像仪 410 SHARK
本款可选机载高光谱遥感套件（SHARK）是一款集成式相干高光谱成像（HSI）传感器系统，专为高度紧凑的无人机和具有成本效益的飞行器集成而设计。
特性
这套完整的传感器系统解决方案包括一台 400-1000 纳米高光谱传感器，以及一个配备固态数据存储的高效微处理器控制与数据采集子系统。
微型高光谱成像仪 410 采用高效反射式优化闪耀衍射光栅技术，在实现卓越光谱保真度和空间分辨率的同时，能够优化系统通量和信噪比（SNR）性能。
标准系统设计用于最短 30 分钟的任务时长，并可选择扩展任务时长。
主要优势
覆盖 400-1000 纳米波段。
紧凑轻巧，仅重 1.6 磅。
通过采用专有的铝质金刚石车削光学系统，实现超小尺寸、重量、功耗和成本（SWaP-C）。
专为商用遥感应用而优化。
在着陆时处理 12 位数据以节省存储空间。
技术规格
|
尺寸 |
单位 |
性能 |
|
像素尺寸(μm) |
H(空间) V(光谱) |
15 15 |
|
镜头焦距 |
Mm |
25 |
|
帧率 |
Hz |
125 |
|
已用像素阵列 |
空间 光谱 |
640 468 |
|
动态范围 |
Bits |
16 |
|
光谱范围 (μm) |
低 高 |
400 2500 |
|
光谱分辨率 (半峰全宽) |
nm |
|
|
镜头光圈 |
F# |
3.3 |
|
重量 (传感器) |
kg |
3.0 |
|
温度范围 |
运行中 储存时 |
5-40 摄氏度 0-60 摄氏度 |
|
湿度 |
冷凝 |
10%-90% |
|
功耗 |
W |
30 |
|
电压范围 |
V直流 |
12-16 |
* 所列性能为典型值。单个部件的配置可能有所不同。欲了解更多信息，请联系我们的技术团队。
微型高光谱成像仪 425 SHARK
首款商用单传感器高光谱解决方案，覆盖 400-2,500 纳米全光谱范围。
特性
专为航天、航空、工业和科研应用优化，集成于小型轻量化的高光谱成像传感器套件。
能够记录完整的高光谱数据立方体（468 个光谱波段），或仅记录生成特定数据产品和解决方案所需的波段。
飞行前可预览并下载数字高程模型，以提升后期处理中的正射校正与地理定位精度。
灵活的采集计划可针对目标覆盖区域进行成像，优化内存使用效率，有助于减少后期处理时间和复杂度。
标准的 微型高光谱成像仪 425 传感器，集成可选高光谱机载遥感套件(SHARK)，包含光谱仪、相机、望远镜、导航系统、微型计算机及 1TB 本地存储(约 3.2 公斤)。
主要优势
覆盖 400-2500 纳米波长范围
单一光学/传感器通道有助于降低双传感器影像录制与后处理的复杂性。
采用铝基金刚石车削光学系统，实现超低尺寸、重量、功耗与成本（SWaP-C）。
采用加固设计，有助于承受商业和工业应用需求。
着陆时处理数据，优化内存使用。
技术规格
|
尺寸 |
单位 |
|
传感器类型 |
全相干线成像光谱仪 |
|
光谱仪 |
单片式光谱仪 |
|
光栅 |
金刚石车削与刻划的高效反射闪耀光栅 |
|
焦平面阵列探测器 |
CMOS |
|
焦平面阵列尺寸 |
1936 X 1216 像素， 5.86 μ 像素间距 (1364 X 308 可用) |
|
空间分辨率 |
1364 像素 (1倍空间像素合并) |
|
焦距 F/# |
16mm, f/1.4 标准 |
|
全视场角 |
28.6 度 (500 毫微弧度) 标准 |
|
瞬时视场角 |
f 366 微弧度标准 |
|
光谱范围与光谱带宽 |
400-1000nm 光谱带宽2nm |
|
典型光谱读出 |
8.0 nm (4倍光谱像素合并) |
|
梯形畸变 |
4.6 μm (覆盖1364 X 308 像素) |
|
弧形畸变 |
1.5 μm (覆盖1364 X 308 像素) |
|
最大帧率 |
>400 Hz (取决于配置文件) |
|
数据读出 |
12-bit |
|
惯性导航系统 |
GPS + 微机电惯性测量单元+卡尔曼滤波融合解算方案 |
|
尺寸(标准镜头、处理器、数据储存器、惯性导航系统) |
5.37”X 3.44”X 2.77”带镜头尺寸 3.77” X 3.44” X2.77” 不带镜头尺寸 |
|
重量(标准镜头、数据储存器、惯性导航系统) |
1.6 lbs (0.68 kg) |
|
功耗 (整个系统) |
<19 W@12 V直流 |
|
温度范围 |
5 摄氏度到40 摄氏度 |
* 所列性能为典型值。具体部件配置可能有所不同。如需更多信息，请联系我们的技术团队。
